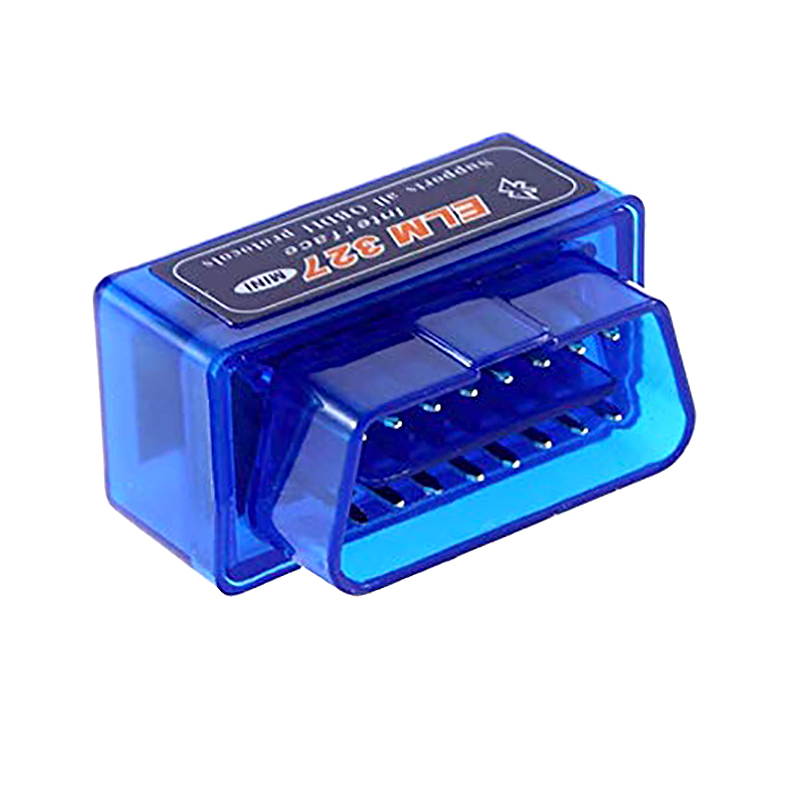

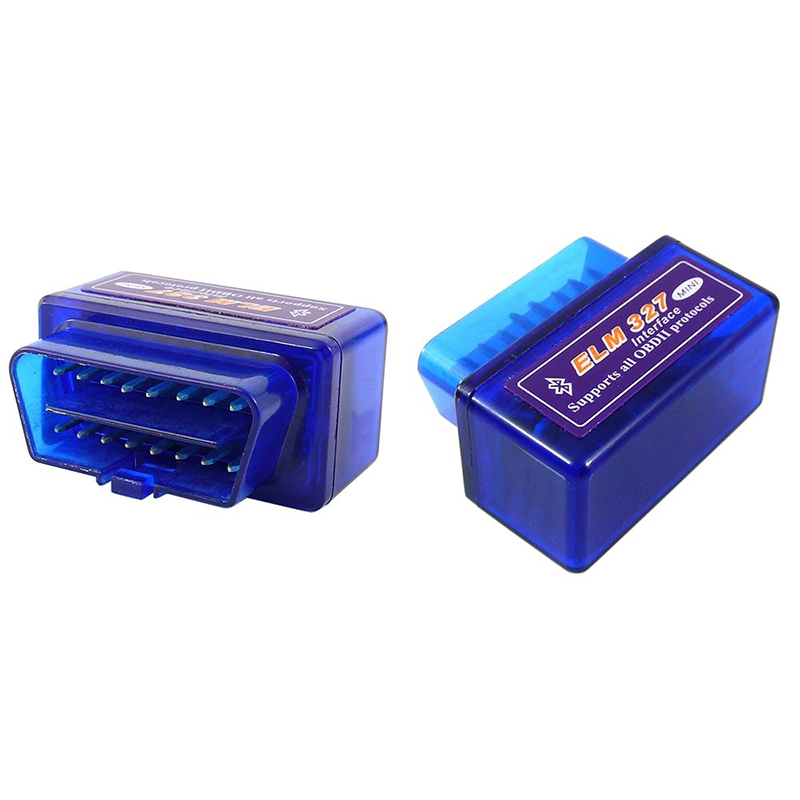

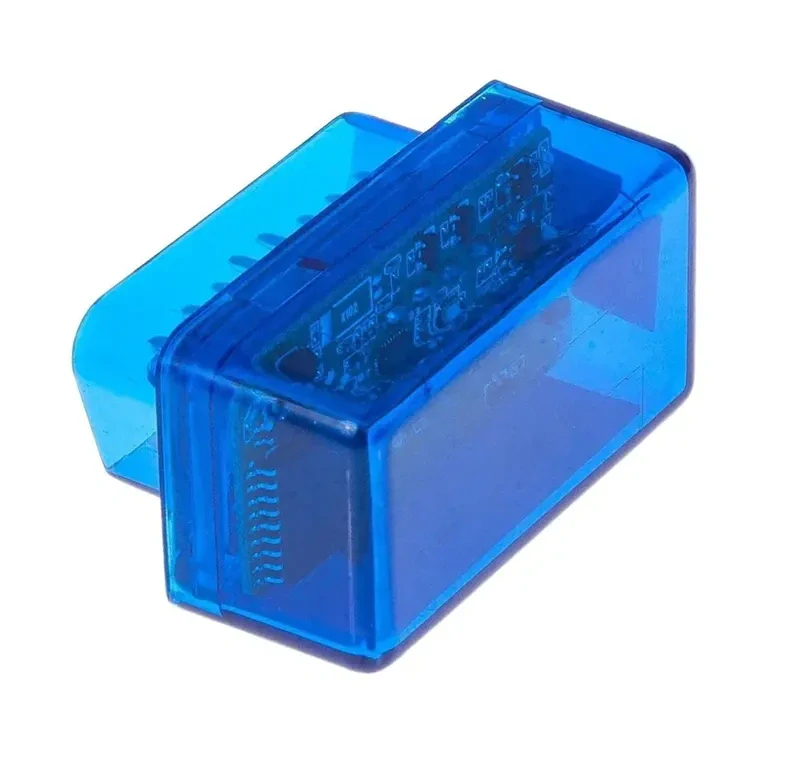

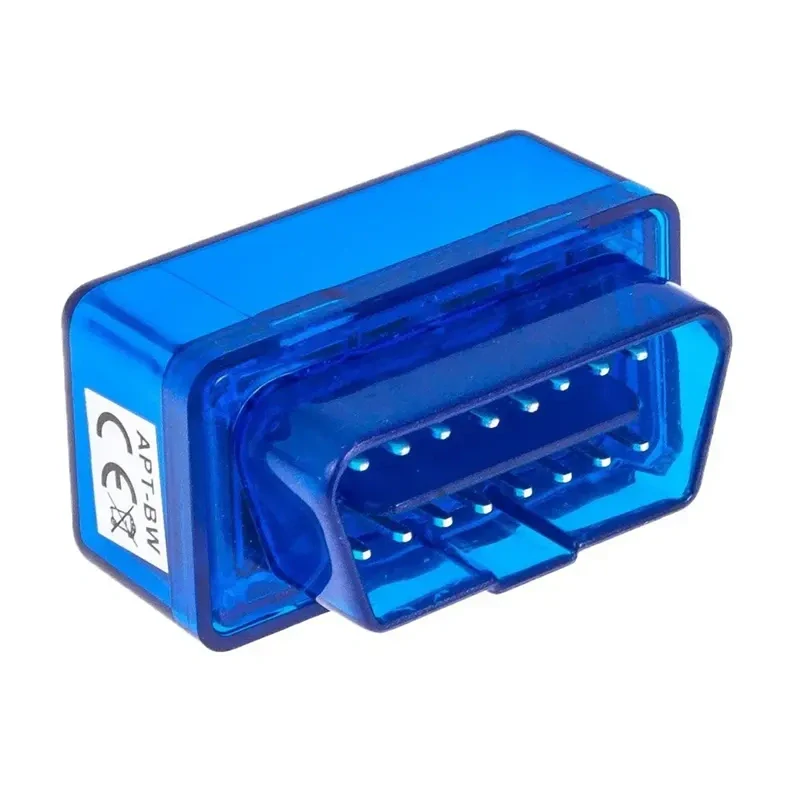

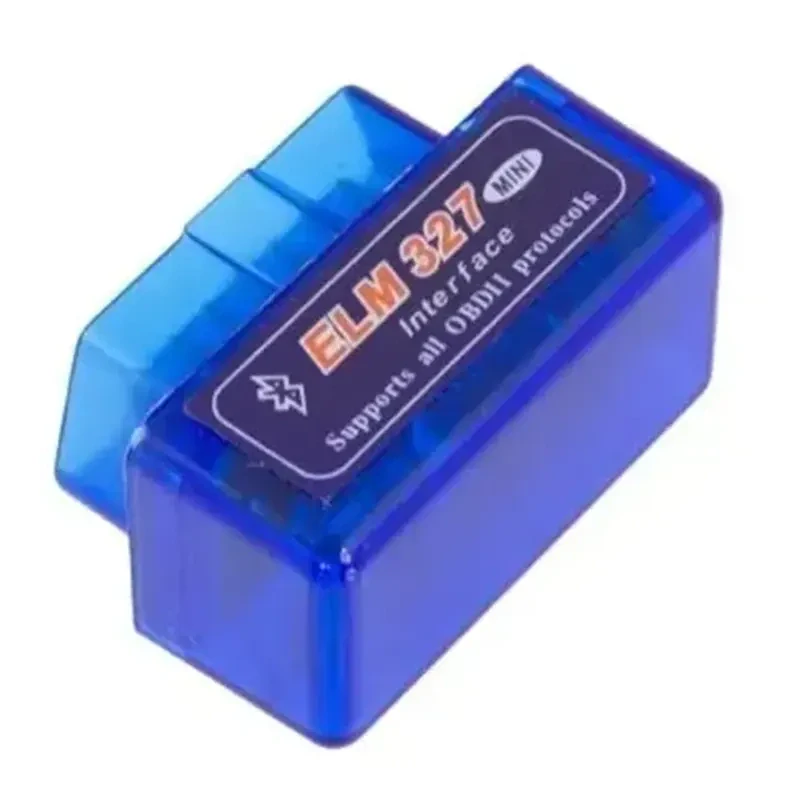

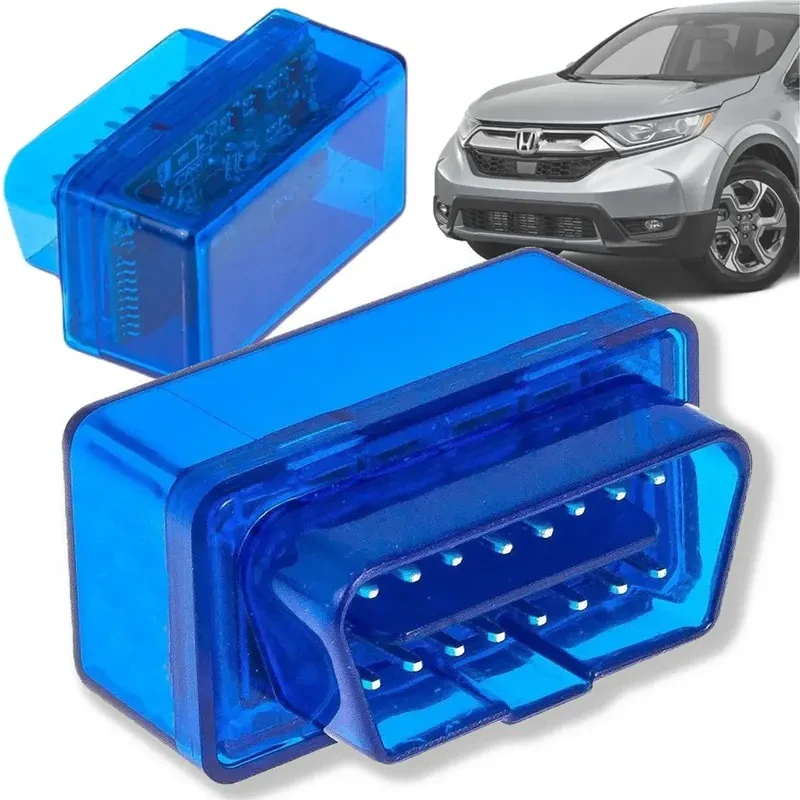

Autodiagnostika ELM327 Bluetooth OBD2

Rozsvietila sa kontrolka motora a chcete zistiť, akú chybu zaznamenala riadiaca jednotka? Autodiagnostika ELM327 Bluetooth sa pripája do OBD2 konektora vozidla a umožňuje bezdrôtovo prenášať diagnostické údaje do kompatibilného telefónu, tabletu alebo počítača. Pomocou vhodnej aplikácie môžete čítať diagnostické chybové kódy, zobraziť ich význam a pri podporovaných chybách ich aj vymazať.

ELM327 je určený predovšetkým na OBD2 diagnostiku motora a emisného systému a sledovanie dostupných živých údajov. Dokáže zobrazovať napríklad otáčky motora, rýchlosť vozidla, teplotu chladiacej kvapaliny, teplotu nasávaného vzduchu, polohu plynového pedála či údaje lambda sondy. Rozsah dostupných funkcií však vždy závisí od konkrétneho vozidla, jeho riadiacej jednotky a použitého diagnostického programu.

Čo dokáže diagnostika ELM327 Bluetooth zistiť?

Základnou funkciou je čítanie diagnostických chybových kódov OBD2 uložených v riadiacej jednotke motora. Databáza používaného riešenia umožňuje pracovať s viac ako 3000 chybovými kódmi a zobrazovať ich význam.

Podľa podpory konkrétneho vozidla a aplikácie možno využívať napríklad:

• čítanie diagnostických chybových kódov,
• mazanie podporovaných chybových kódov,
• zhasnutie kontrolky CHECK ENGINE po odstránení príčiny a vymazaní príslušnej chyby,
• sledovanie LIVE DATA v reálnom čase,
• zobrazenie FREEZE FRAME údajov,
• sledovanie aktuálnych hodnôt dostupných snímačov.

Samotné vymazanie chybového kódu neodstraňuje príčinu poruchy. Ak problém vo vozidle zostane, chyba sa môže opätovne zaznamenať.

Aké živé údaje dokáže OBD2 diagnostika zobrazovať?

Pri vozidle, ktoré príslušné údaje prostredníctvom OBD2 poskytuje, možno sledovať napríklad:

• otáčky motora,
• rýchlosť vozidla,
• vypočítané zaťaženie motora,
• teplotu chladiacej kvapaliny,
• teplotu nasávaného vzduchu,
• prietok nasávaného vzduchu,
• tlak paliva,
• tlak v sacom potrubí,
• absolútnu polohu plynového pedála,
• napätie lambda sondy,
• údaje kyslíkového snímača,
• stav palivového systému.

Konkrétny zoznam hodnôt sa môže medzi jednotlivými automobilmi líšiť. Nie každá riadiaca jednotka poskytuje všetky uvedené parametre.

Funguje ELM327 so všetkými systémami auta?

Nie. Pri univerzálnom ELM327 OBD2 adaptéri nemožno automaticky predpokladať plnohodnotnú diagnostiku všetkých riadiacich jednotiek vozidla.

Základná OBD2 komunikácia je zameraná predovšetkým na motor a emisne súvisiace diagnostické údaje. Prístup k ABS, airbagom, automatickej prevodovke, komfortnej elektronike, klimatizácii, imobilizéru a ďalším samostatným systémom závisí od konkrétneho vozidla a diagnostického softvéru. Pri mnohých vozidlách nemusí byť cez univerzálny ELM327 dostupný vôbec.

Preto tento adaptér nie je náhradou za značkovú alebo profesionálnu servisnú diagnostiku, ak potrebujete diagnostikovať konkrétny systém mimo štandardného OBD2.

Aké OBD2 protokoly podporuje ELM327?

Diagnostická jednotka podporuje nasledujúce protokoly:

• SAE J1850 PWM
• SAE J1850 VPW (10,4 Kbaud)
• ISO 9141-2 (5 baud init, 10,4 Kbaud)
• ISO 14230-4 KWP (5 baud init, 10,4 Kbaud)
• ISO 14230-4 KWP (fast init, 10,4 Kbaud)
• ISO 15765-4 CAN (11 bit ID, 500 Kbaud)
• ISO 15765-4 CAN (29 bit ID, 500 Kbaud)
• ISO 15765-4 CAN (11 bit ID, 250 Kbaud)
• ISO 15765-4 CAN (29 bit ID, 250 Kbaud)

Podpora viacerých komunikačných protokolov umožňuje použitie s rôznymi vozidlami vybavenými kompatibilným OBD2 systémom.

Ako pripojiť ELM327 k autu a telefónu?

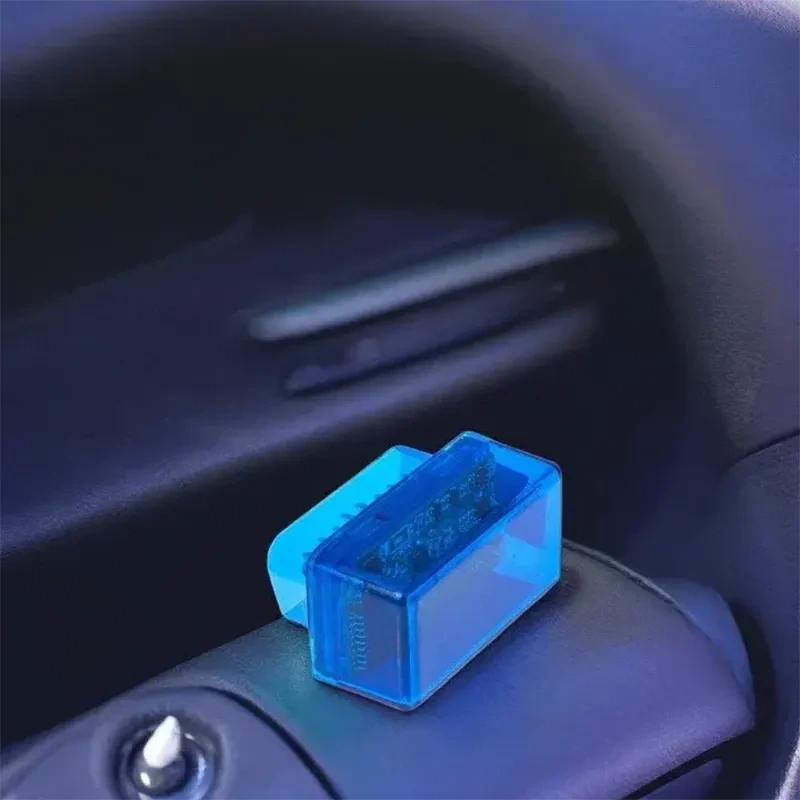

Adaptér sa zasunie do OBD2 diagnostického konektora vozidla. Následne sa prostredníctvom Bluetooth spáruje s kompatibilným zariadením a v diagnostickej aplikácii sa nastaví príslušné pripojenie.

Na používanie je potrebné:

• vozidlo s kompatibilným OBD2 konektorom a protokolom,
• zariadenie s Bluetooth,
• kompatibilný operačný systém,
• vhodná diagnostická aplikácia.

Podľa dodaných údajov je adaptér určený na spoluprácu so zariadeniami so systémami Android, Windows, Windows Mobile a Symbian. Kompatibilita s konkrétnou verziou systému a aplikáciou sa môže líšiť.

Aké diagnostické programy možno s ELM327 používať?

Podľa dostupných údajov môže adaptér spolupracovať napríklad so softvérom:

• ScanTool.net,
• Engine Check,
• GM Mode 22 Scan Tool,
• OBD Gauge,
• OBD Logger,
• OBD-II ScanMaster,
• OBD2 Scantool,
• OBDII for ELM322,
• pyOBD,
• RDDTC,
• Real Scan,
• ScanTest,
• wOBD,
• Easy OBD,
• DigiMoto,
• PCMSCAN.

Funkcie závisia od zvoleného programu. Niektoré aplikácie môžu napríklad spracovávať živé údaje alebo z nich vypočítavať ďalšie hodnoty.

Pri platených diagnostických aplikáciách môže byť navyše zavedená ochrana proti neoriginálnym alebo klonovaným ELM rozhraniam. Ak aplikácia adaptér odmietne, nemusí to automaticky znamenať poruchu samotného zariadenia. Vhodnejšie môže byť použitie kompatibilnej bezplatnej aplikácie.

Do akých áut je ELM327 vhodný?

Rozhodujúci nie je iba výrobca alebo model auta, ale najmä to, či konkrétne vozidlo podporuje OBD2/EOBD a niektorý z protokolov podporovaných adaptérom.

Adaptér je určený pre kompatibilné európske, americké a ázijské vozidlá. Samotný rok výroby však nie je dostatočnou zárukou kompatibility. Pri európskych vozidlách sa zavedenie povinného EOBD líši aj podľa typu motora, preto je vhodné pred objednaním overiť OBD2/EOBD podporu konkrétneho vozidla.

Technické údaje

• typ: diagnostický adaptér ELM327
• rozhranie vozidla: OBD2
• bezdrôtová komunikácia: Bluetooth
• čítanie chybových kódov: áno
• mazanie podporovaných chybových kódov: áno
• LIVE DATA: áno
• FREEZE FRAME: podľa podpory vozidla a aplikácie
• databáza: viac ako 3000 diagnostických kódov
• podporované systémy podľa dodaných údajov: Android, Windows, Windows Mobile, Symbian
• požiadavka vozidla: kompatibilný OBD2 konektor a podporovaný komunikačný protokol

Je ELM327 vhodný aj na profesionálnu diagnostiku?

ELM327 je praktický najmä na základnú domácu OBD2 diagnostiku, kontrolu kontrolky motora, čítanie chybových kódov a sledovanie dostupných prevádzkových údajov. Nie je však plnohodnotnou náhradou profesionálneho diagnostického zariadenia s prístupom ku všetkým riadiacim jednotkám konkrétnej značky vozidla.

Praktický tip: Pred vymazaním chyby si uložte alebo odfoťte jej kód a dostupné FREEZE FRAME údaje. Po vymazaní môžu byť tieto informácie odstránené, hoci môžu byť neskôr užitočné pri hľadaní skutočnej príčiny problému.

ELM327 Bluetooth OBD2 je vhodný pre vodičov, ktorí chcú pomocou telefónu, tabletu alebo počítača skontrolovať základné diagnostické údaje svojho auta bez káblového spojenia. Najväčší význam má pri čítaní a mazaní chýb motora, kontrole CHECK ENGINE a sledovaní živých údajov, pričom konkrétne možnosti vždy závisia od vozidla a použitej aplikácie.
