Infračervená fotobunka na bránu – vysielač a prijímač do 20 m

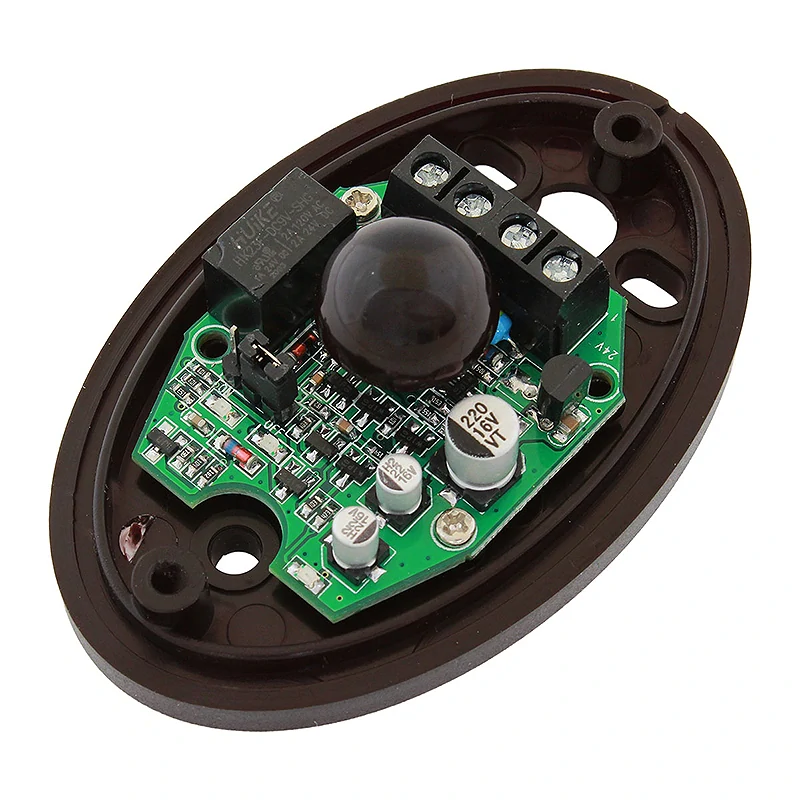

Táto infračervená fotobunka je určená na použitie v systémoch automatického otvárania a zatvárania brán, garáží či poplašných systémoch. Pracuje na jednoduchom princípe – pri prerušení infračerveného lúča sa aktivuje relé prijímača, čo zaisťuje vysokú úroveň bezpečnosti.

Jednoduchá montáž a univerzálne využitie

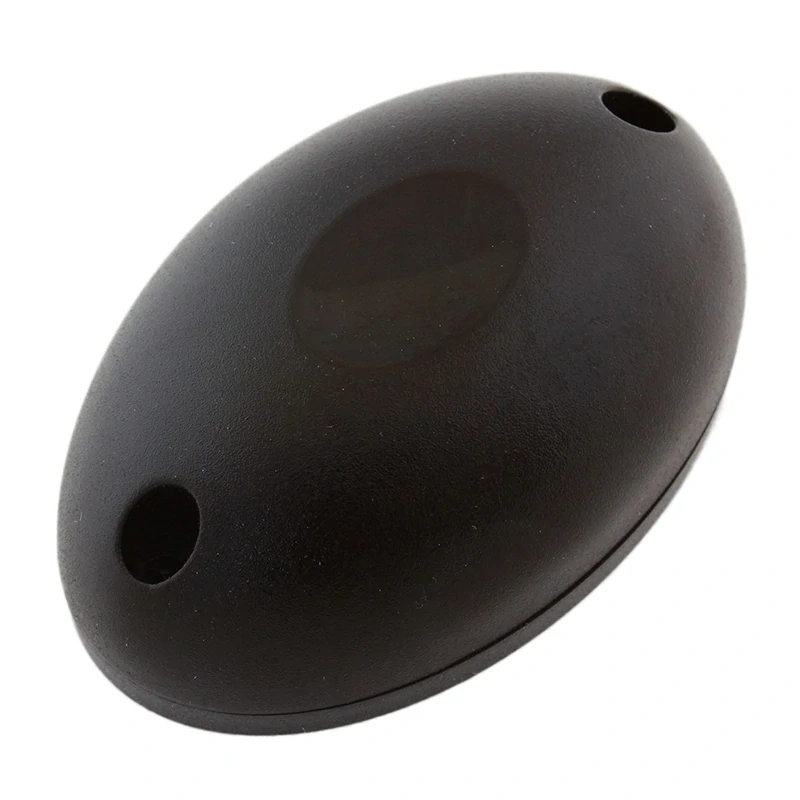

Kompaktné rozmery, univerzálny vzhľad a vodotesná konštrukcia umožňujú použitie vo vnútri aj vonku. Fotobunka má dva prevádzkové režimy (NO a NC), ktoré si môžete jednoducho nastaviť podľa potrieb vášho systému. Inštalácia je rýchla a nevyžaduje špeciálne nástroje – montážne hmoždinky sú súčasťou balenia.

Parametre a špecifikácie

• Napájanie: 12 – 24 V DC alebo AC

• Dosah: až 20 m medzi snímačmi

• Inštalačná výška: 20 – 200 cm

• Max. zaťaženie relé (prijímač): 1 A / 36 V

• Prevádzkové režimy: NO (normálne otvorené), NC (normálne zatvorené)

• Infračervená vlnová dĺžka: 940 nm

• Frekvencia: 1,92 kHz

• Spotreba energie – vysielač: 15 mA

• Spotreba energie – prijímač: 30 mA

• Rozmery: 49 × 76 × 22 mm

• Farba: čierna

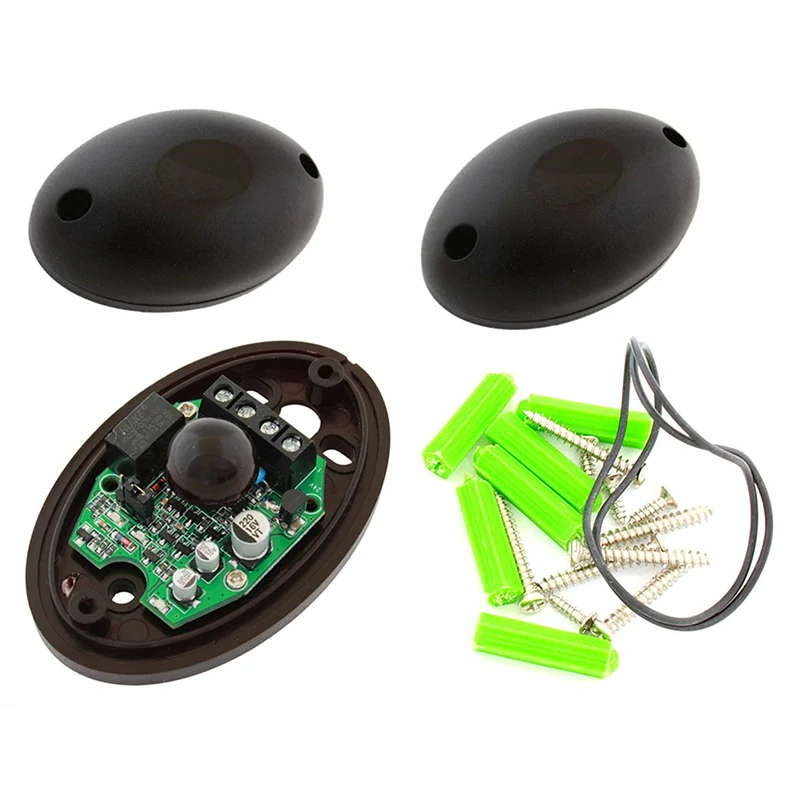

Obsah balenia

• 1 × vysielač

• 1 × prijímač

• Montážne hmoždinky

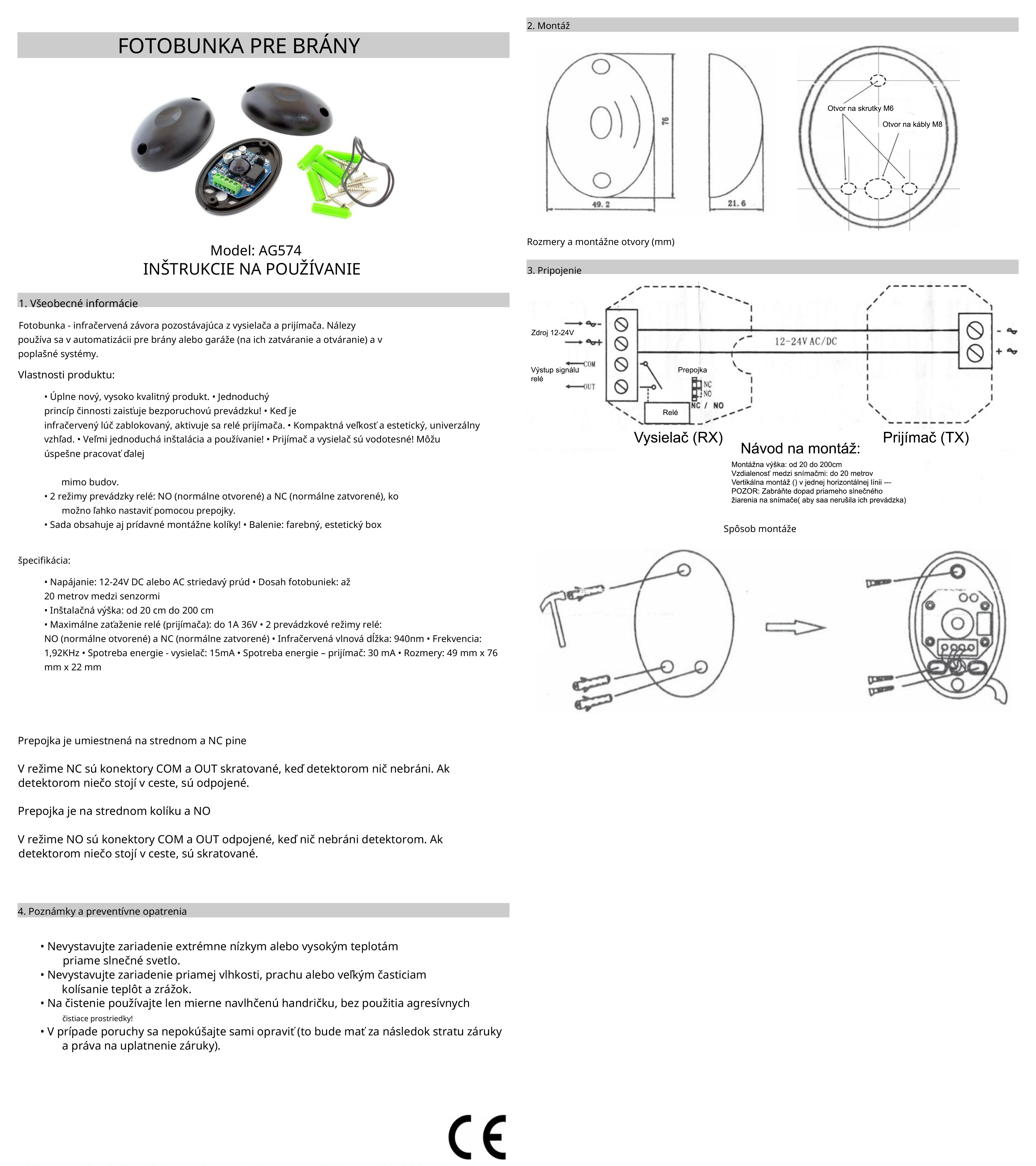

Návod na použitie infračervenej fotobunky

1. Nainštalujte vysielač a prijímač oproti sebe vo výške 20 – 200 cm podľa typu brány alebo garáže.

2. Pripojte zariadenia k napájaniu 12 – 24 V DC/AC.

3. Zvoľte režim relé (NO alebo NC) podľa požadovaného spôsobu spínania.

4. Skontrolujte správne nasmerovanie snímačov – musí byť medzi nimi voľná priamka.

5. Otestujte funkčnosť – pri prerušení lúča sa spustí relé a systém zareaguje (zastavenie pohybu brány, spustenie alarmu a pod.).

FAQ

Aký je maximálny dosah fotobunky?
Až 20 metrov medzi vysielačom a prijímačom.

Je možné ju použiť vonku?
Áno, obe jednotky sú vodotesné a vhodné aj na vonkajšiu inštaláciu.

Aký režim mám použiť – NO alebo NC?
Záleží od typu riadiacej jednotky alebo systému, ku ktorému fotobunku pripájate – oba režimy sú nastaviteľné.

Tip na použitie

Pre čo najlepšiu funkčnosť umiestnite snímače vo výške približne 50–70 cm od zeme – ideálna výška pre detekciu osôb aj vozidiel.
