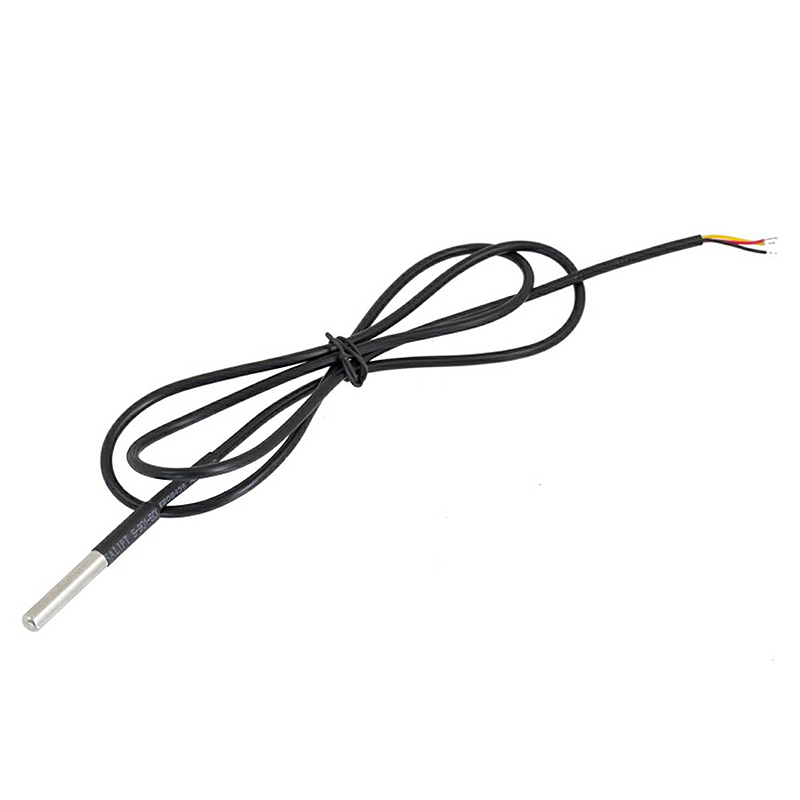

Digitálny teplotný snímač DS18B20 s káblom 1 m

Digitálny snímač teploty DS18B20 je určený na presné a priebežné meranie teploty v elektronických projektoch. Vďaka nerezovej sonde a káblu s dĺžkou 1 m je vhodný aj tam, kde je potrebné merať teplotu kvapaliny, napríklad v akváriu, nádrži alebo inom technickom zariadení.

Snímač komunikuje cez rozhranie 1-Wire, takže na jednom dátovom vodiči možno pracovať aj s viacerými senzormi. Každý kus má vlastné identifikačné číslo, čo uľahčuje zapojenie viacerých snímačov do jedného systému.

Ako funguje snímač DS18B20?

DS18B20 odosiela nameranú teplotu digitálne cez rozhranie 1-Wire. Pracovať môže v klasickom trojvodičovom zapojení alebo v dvojvodičovom parazitnom režime napájania.

Pri bežnom zapojení je potrebné použiť odpor 4,7 kΩ medzi dátovým vodičom DQ a napájaním.

S akými zariadeniami je snímač kompatibilný?

Snímač možno použiť v systémoch s Arduino, Raspberry Pi, PIC, AVR a ďalšími mikrokontrolérmi alebo doskami, ktoré podporujú rozhranie 1-Wire.

Pred zapojením je potrebné skontrolovať správne napájacie napätie a spôsob pripojenia jednotlivých vodičov podľa konkrétneho projektu.

Aký rozsah teploty dokáže merať?

Maximálny merací rozsah je približne od -55 °C do +125 °C. Najvyššia uvádzaná presnosť ±0,5 °C platí v rozsahu približne od -10 °C do +85 °C.

Mimo tohto rozsahu sa môže odchýlka merania zvýšiť až približne na ±2 °C.

Nastaviteľné rozlíšenie merania

Rozlíšenie možno nastaviť od 9 do 12 bitov. Vyššie rozlíšenie umožňuje jemnejšie rozlíšenie zmien teploty, pričom pri 12-bitovom režime dosahuje krok približne 0,0625 °C.

Predvolené rozlíšenie je 12 bitov a odčítanie teploty pri tomto nastavení trvá menej než približne 750 ms.

Technické údaje

• typ: digitálny snímač teploty DS18B20
• rozhranie: 1-Wire
• prevádzkové napätie: 3 až 5,5 V
• merací rozsah: približne -55 °C až +125 °C
• presnosť: približne ±0,5 °C v rozsahu -10 °C až +85 °C
• možná odchýlka mimo hlavného rozsahu: až približne ±2 °C
• rozlíšenie: 9 až 12 bitov
• predvolené rozlíšenie: 12 bitov
• najjemnejší krok merania: približne 0,0625 °C
• čas odčítania pri 12 bitoch: do približne 750 ms
• signalizačné prahy: TH a TL
• pamäť nastavení: EEPROM
• materiál sondy: nehrdzavejúca oceľ
• priemer sondy: približne 6 mm
• dĺžka sondy: približne 50 mm
• dĺžka kábla: približne 1 m
• farba kábla: čierna
• odporúčaný odpor v zapojení: 4,7 kΩ medzi DQ a napájaním

FAQ

Je snímač vhodný do akvária?

Áno. Nerezová sonda je vhodná na meranie teploty kvapaliny, preto sa často používa aj v akváriách a podobných projektoch.

Môžem pripojiť viac snímačov naraz?

Áno. Každý DS18B20 má vlastné jedinečné identifikačné číslo, takže je možné pripojiť viac senzorov na jednu 1-Wire zbernicu.

Môže byť celý kábel vystavený vysokej teplote?

Nie. PVC kábel by nemal byť vystavený teplote nad približne 100 °C, preto je pri vyšších teplotách potrebné vhodne umiestniť iba kovovú sondu.

Digitálny snímač DS18B20 je vhodný pre projekty, kde potrebujete jednoduché digitálne meranie teploty s možnosťou pripojenia k bežným mikrokontrolérom a vývojovým doskám.
