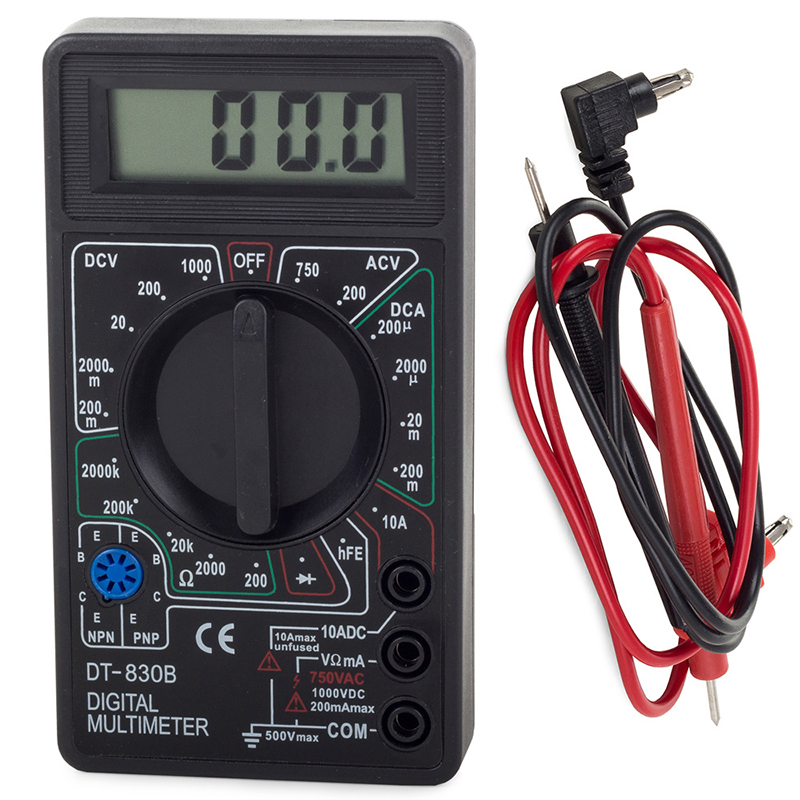

Digitálny multimeter s LCD displejom a meracími káblami

Pri kontrole batérií, súčiastok či jednoduchých elektronických obvodov potrebujete zistiť viac než len to, či zariadenie funguje. Digitálny multimeter umožňuje merať jednosmerné a striedavé napätie, jednosmerný prúd aj elektrický odpor. Namerané hodnoty zobrazuje na LCD displeji.

• Meranie jednosmerného napätia: na kontrolu batérií a jednosmerných obvodov.
• Meranie striedavého napätia: pre príslušné merania v medziach bezpečnostného určenia prístroja.
• Meranie jednosmerného prúdu: na zistenie odberu v obvode.
• Meranie odporu: na kontrolu rezistorov a ďalších odporových prvkov.
• Test diód: na kontrolu ich priepustného napätia.
• Meranie hFE tranzistorov: pomocou zásuvky označenej pre tranzistory NPN a PNP.

Čo skontrolovať pred meraním?

Pred použitím zvoľte správnu funkciu, rozsah a zapojenie meracích káblov. Rozsahy sa nastavujú ručne. Meranie odporu a testovanie súčiastok vykonávajte v obvode odpojenom od napájania.

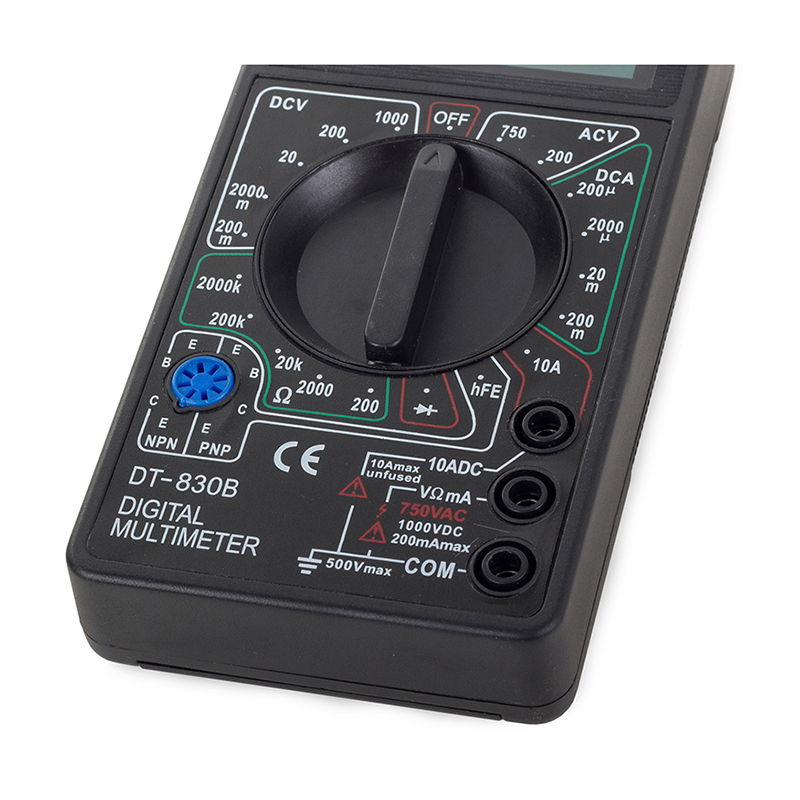

Maximálny merací rozsah nie je údaj o bezpečnom použití v každom elektrickom obvode. Pri práci so sieťovým napätím musí bezpečnostná kategória prístroja aj káblov zodpovedať miestu merania. Riaďte sa označením na konkrétnom prístroji a jeho návodom. Vstup na meranie 10 A je na vyobrazenom prístroji označený ako neistený.

Technické údaje

• Typ: digitálny multimeter s ručnou voľbou rozsahu
• Rozsahy jednosmerného napätia: 200 mV, 2 V, 20 V, 200 V, 1 000 V
• Rozsahy striedavého napätia: 200 V, 750 V
• Rozsahy jednosmerného prúdu: 200 µA, 2 000 µA, 20 mA, 200 mA, 10 A
• Rozsahy odporu: 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ
• Test diód: áno
• Meranie hFE tranzistorov: áno
• Zvuková signalizácia spojitosti obvodu: nie

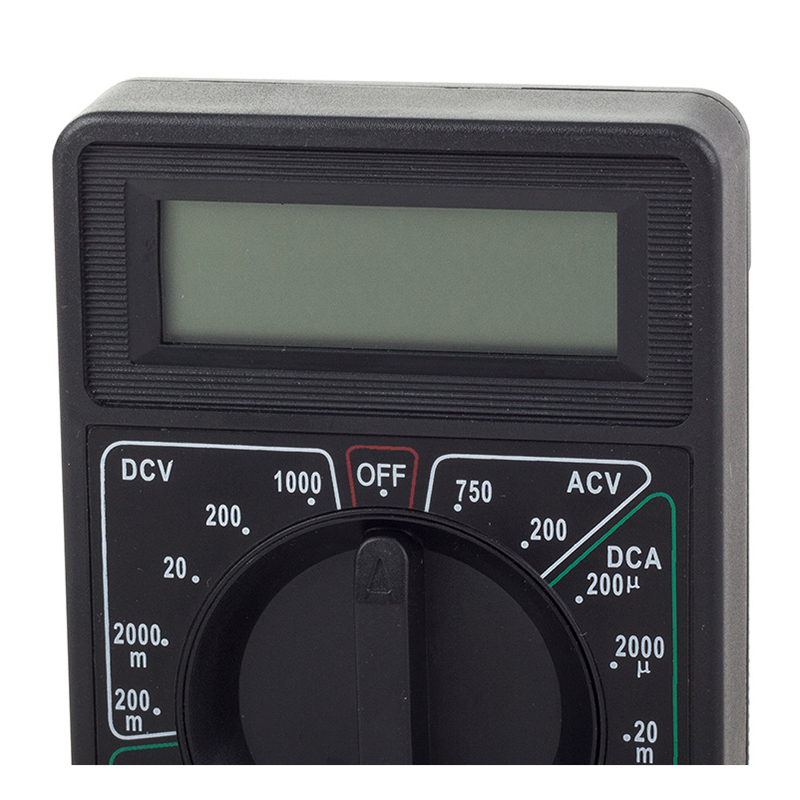

• Displej: LCD, 15 × 46 mm
• Napájanie: 9 V batéria typu 6F22

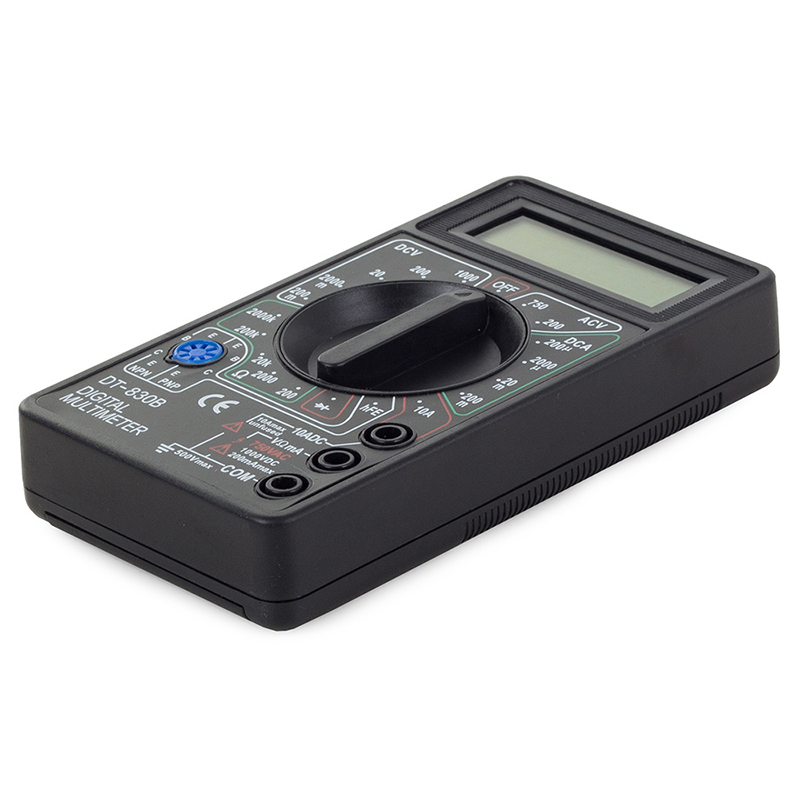

• Rozmery: 67 × 124 × 22 mm
• Hmotnosť: približne 100 g

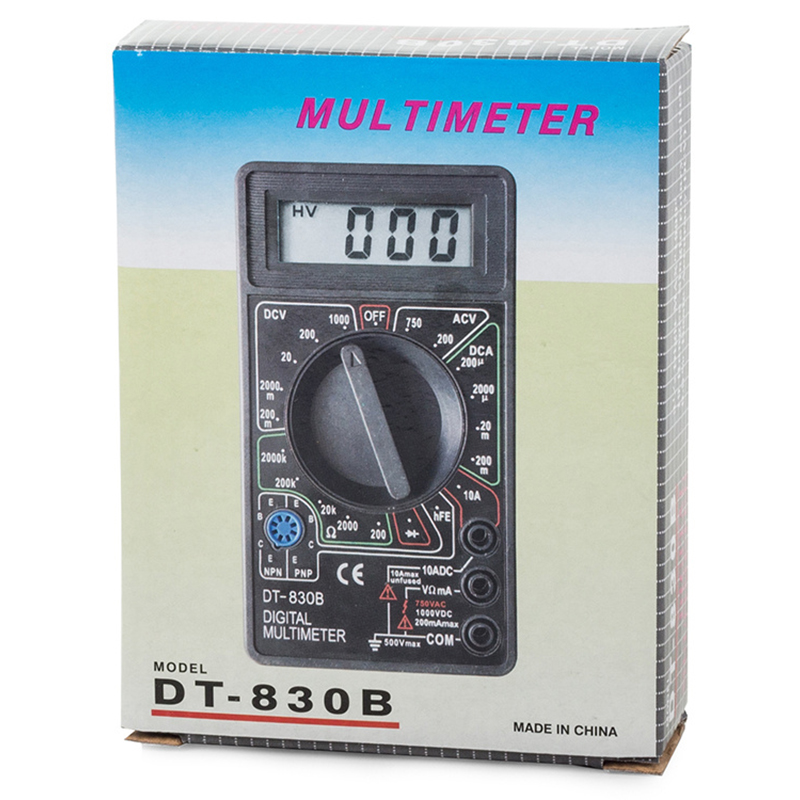

Obsah balenia

• Digitálny multimeter
• Sada meracích káblov s hrotmi
• 9 V batéria typu 6F22

Často kladené otázky

Dokáže merať aj striedavý prúd?
Nie, prúdové rozsahy sú určené na jednosmerný prúd. Pri striedavých veličinách umožňuje meranie napätia.

Zapípa pri kontrole prepojenia vodiča?
Nie, tento multimeter nemá zvukovú signalizáciu spojitosti obvodu.

Treba pred prvým použitím dokúpiť batériu?
Nie, 9 V batéria typu 6F22 je súčasťou balenia.

Digitálny multimeter sa hodí na základné merania a kontrolu elektronických súčiastok. Pri výbere zvážte požadované funkcie aj bezpečnostné určenie pre obvody, v ktorých ho budete používať.
