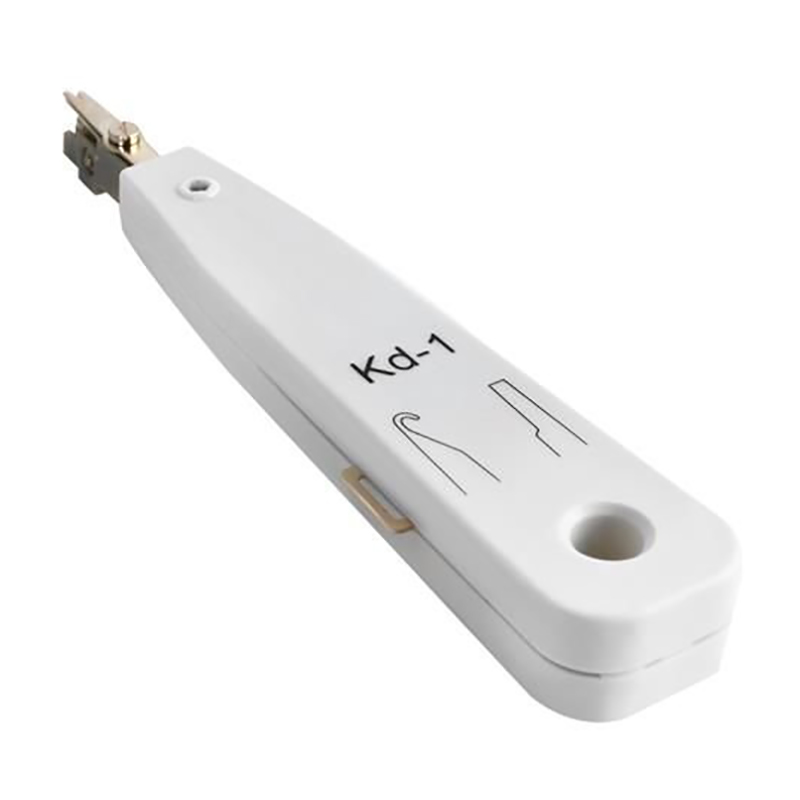

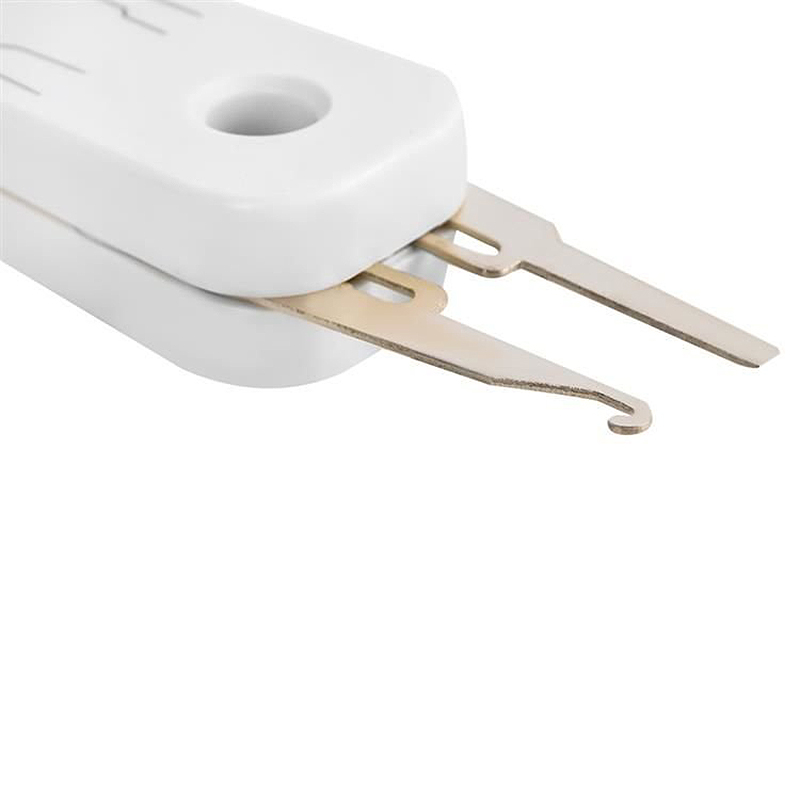

Narážací nástroj LSA na zapájanie vodičov s orezávacím nožom – 18 cm

Pri zapájaní sieťovej zásuvky alebo telekomunikačného panela záleží na správnom usadení každého vodiča. Narážací nástroj LSA pomáha zatlačiť jednotlivé žily kábla do príslušných kontaktov a zároveň odrezať ich prečnievajúce konce. Spojenie týchto úkonov uľahčuje prácu pri zakončovaní kabeláže a pomáha udržať miesto zapojenia prehľadné.

Nástroj využijete pri montáži nástenných aj podomietkových zásuviek, konektorových modulov a panelov vybavených kompatibilnými kontaktmi LSA. Plastové telo a oceľová pracovná časť tvoria ľahkú ručnú pomôcku, ktorú môžete mať poruke pri inštalácii aj úpravách existujúcich rozvodov. Pred objednaním si overte typ svoriek na konkrétnom sieťovom prvku, pretože samotné označenie „sieťová zásuvka“ ešte neurčuje spôsob jej zapojenia.

Ako funguje narážací nástroj LSA?

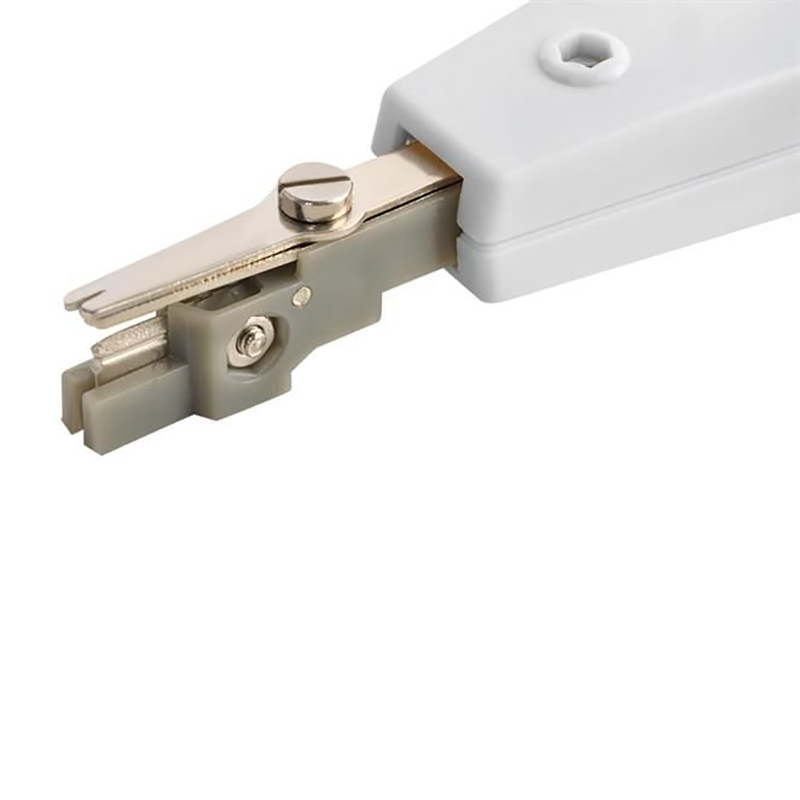

Narážací nástroj zatlačí izolovaný vodič do zárezového kontaktu LSA a orezávací nôž odstrihne jeho prebytočný koniec. Pri tomto spôsobe zapojenia sa izolácia z jednotlivých žíl vopred nesťahuje. Hrany kontaktu ju pri správnom usadení vodiča narušia v mieste spojenia a vytvoria kontakt s kovovým jadrom. te.com

V praxi je dôležité rozlišovať medzi vonkajším plášťom kábla a izoláciou jednotlivých žíl. Vonkajší plášť treba pripraviť tak, aby boli vodiče dostupné na zapojenie. Ich vlastná izolácia však zostáva zachovaná až po miesto vloženia do kontaktu. Nástroj preto nenahrádza pomôcku na odstránenie vonkajšieho plášťa celého kábla.

Pri stlačení sa aktivuje narážací mechanizmus, ktorého činnosť sprevádza cvaknutie. Po dokončení úkonu treba skontrolovať výsledok: vodič má byť usadený v správnom kontakte a jeho prečnievajúci koniec odrezaný. Samotný zvuk mechanizmu nie je overením správnosti celého zapojenia.

Na čo je nástroj vhodný?

Nástroj je určený na zakončovanie vodičov v prvkoch s kontaktmi LSA. Uplatní sa pri príprave kabeláže v domácnosti, kancelárii alebo inom priestore, kde sa používajú zodpovedajúce dátové a telekomunikačné rozvody.

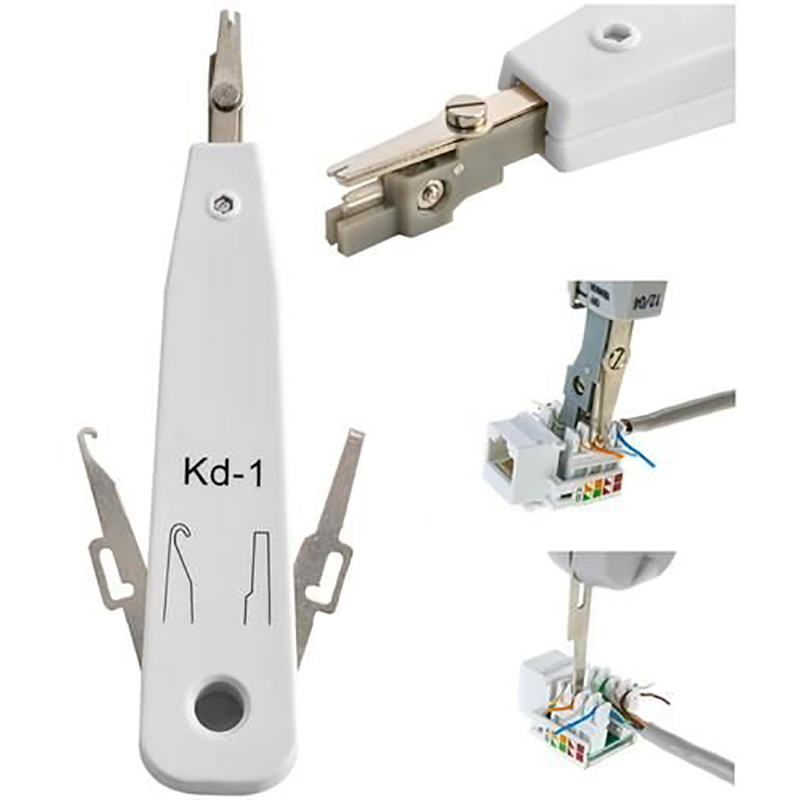

Zapájanie nástenných a podomietkových zásuviek

Pri montáži zásuvky umožňuje postupne usadiť jednotlivé žily do označených kontaktov. Vodiče sa zapájajú podľa schémy konkrétnej zásuvky, takže počas práce môžete priebežne kontrolovať ich poradie aj umiestnenie.

Rozhodujúca je konštrukcia pripojovacích kontaktov, nie spôsob osadenia zásuvky do steny. Nástroj využijete pri nástennom aj podomietkovom vyhotovení, pokiaľ má príslušný modul kompatibilné kontakty LSA.

Zakončovanie káblov v prepojovacích paneloch

Pri paneloch s viacerými prípojnými miestami pomáha kombinácia zatlačenia a orezania pri opakovaných úkonoch. Prebytočné konce vodičov sa odstránia priamo pri zapájaní, čo uľahčuje kontrolu jednotlivých kontaktov.

Pred začatím práce si pripravte rozloženie káblov a označenie portov. Nástroj vykonáva mechanické zakončenie vodiča, ale správne priradenie kábla ku konkrétnemu portu zostáva súčasťou montáže.

Úpravy existujúceho zapojenia

Pomôcka sa hodí aj pri opätovnom zakončení vodičov, ak to stav kábla a konštrukcia kontaktov umožňujú. Pred novým zapojením skontrolujte, či má vodič dostatočnú dĺžku a či nie je poškodený. Opakované orezávanie ho postupne skracuje, preto sa oplatí pracovať s primeranou rezervou.

Návod na použitie

1. Overte kompatibilitu. Skontrolujte, či zásuvka, modul alebo panel používa kontakty LSA vhodné pre pracovnú hlavu nástroja. Zároveň porovnajte požiadavky kontaktov s použitým káblom.
2. Pripravte kábel. Odstráňte potrebnú časť vonkajšieho plášťa vhodnou pomôckou. Nepoškoďte pritom izoláciu jednotlivých žíl.
3. Rozložte vodiče podľa schémy. Riaďte sa označením na zásuvke alebo paneli a pokynmi jeho výrobcu. Pred zatlačením skontrolujte, či je každá žila pri správnom kontakte.
4. Vložte vodič do kontaktu LSA. Jednotlivú žilu uložte do príslušného zárezu bez predchádzajúceho odizolovania jej konca.
5. Správne orientujte orezávací nôž. Rezná časť musí smerovať k prebytočnému koncu vodiča. Opačná orientácia môže prerezať časť, ktorá má zostať pripojená ku káblu.
6. Zatlačte nástroj. Pracovnú hlavu veďte v osi kontaktu a zatlačte až do aktivácie mechanizmu. Vyhnite sa bočnému páčeniu, ktoré môže poškodiť kontakt alebo jeho uloženie.
7. Skontrolujte zakončenie. Overte usadenie vodiča a odstránenie prebytočného konca. Pokračujte rovnakým spôsobom pri ďalších žilách.
8. Overte hotové zapojenie. Po dokončení skontrolujte poradie vodičov a podľa typu rozvodu vykonajte kontrolu vhodným testerom.

Pri prvom použití pracujte pomaly a sústreďte sa najmä na orientáciu noža. Presné uloženie pracovnej hlavy je dôležitejšie než rýchlosť jednotlivých úkonov.

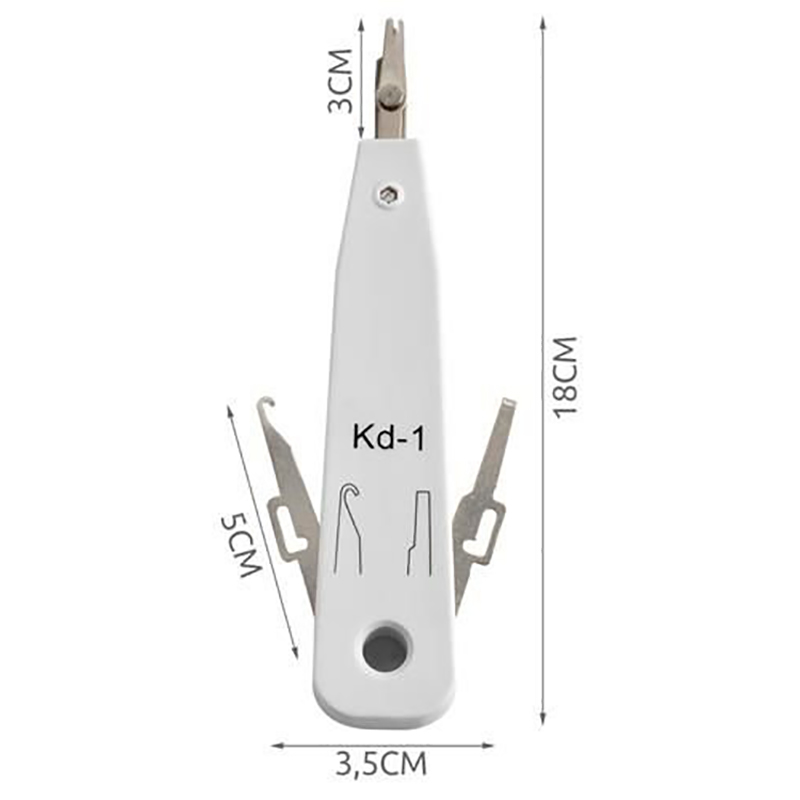

Technické údaje a parametre

• Typ nástroja: ručný narážací nástroj na kontakty LSA
• Použitie: zapájanie vodičov telekomunikačných a sieťových káblov
• Funkcia pracovnej časti: zatlačenie vodiča a orezanie prebytočného konca
• Materiál: plast a oceľ
• Šírka: 3,5 cm
• Dĺžka: 18 cm
• Hmotnosť: 0,05 kg, teda 50 g

Nízka hmotnosť je praktická pri prenášaní spolu s ďalším montážnym vybavením. Pri výbere však uprednostnite kompatibilitu pracovnej hlavy s kontaktmi, ktoré budete zapájať, pred samotnými rozmermi nástroja.

Obmedzenia pri používaní

Nástroj používajte na zodpovedajúce kontakty LSA. Nepovažujte ho za univerzálne kliešte na všetky typy konektorov ani za náhradu krimpovacích klieští na káblové zástrčky RJ45. Zásuvka s portom RJ45 môže mať na zadnej strane kontakty LSA, no samotná zástrčka sa týmto nástrojom nezakončuje.

Vhodnosť konkrétneho vodiča závisí aj od požiadaviek zásuvky alebo panela. Pred montážou si preto overte prípustný typ a priemer vodičov v dokumentácii pripojovaného prvku. Nástroj sám neurčuje, aký kábel možno do daného kontaktu zapojiť.

Pracujte na odpojenom rozvode. Plastové telo nepovažujte za potvrdenie elektrickej ochrany pri práci pod napätím. Pri manipulácii držte prsty mimo pracovného noža a odstrihnuté zvyšky vodičov priebežne odstraňujte z pracovnej plochy.

Ak sa vodič nedá správne usadiť, nepokračujte nadmernou silou. Najprv skontrolujte polohu hlavy, vhodnosť vodiča a stav kontaktu. Nástroj tiež nepoužívajte na páčenie zásuviek alebo na rezanie celého zväzku káblov.

Najčastejšie otázky (FAQ)

Musím pred zapojením odizolovať jednotlivé žily?

Nie, pri zapájaní do vhodných kontaktov LSA sa izolácia jednotlivých žíl vopred neodstraňuje. Pripraviť však treba vonkajší plášť kábla, aby ste mohli vodiče rozložiť k príslušným kontaktom.

Je nástroj vhodný na každú internetovú zásuvku?

Nie, rozhodujúci je typ pripojovacích kontaktov na zadnej strane zásuvky. Pred kúpou overte, či ide o kontakty LSA kompatibilné s týmto vyhotovením nástroja. Vzhľad prednej strany zásuvky na posúdenie nestačí.

Dokáže nástroj zatlačiť vodič aj odrezať jeho koniec?

Áno, je vybavený pracovnou časťou na zatlačenie vodiča a nožom na orezanie prečnievajúceho konca. Pred použitím musí byť nôž otočený smerom k časti vodiča, ktorú chcete odstrániť.

Môžem ním nakrimpovať zástrčku RJ45?

Nie, nástroj je určený na kontakty LSA, nie na krimpovanie zástrčiek RJ45. Pri príprave kabeláže preto rozlišujte medzi zakončením kábla v zásuvke alebo paneli a osadením zástrčky na jeho koniec.

Znamená cvaknutie, že je spoj správne zapojený?

Nie, cvaknutie signalizuje aktiváciu mechanizmu. Správnosť spoja treba posúdiť kontrolou usadenia vodiča, jeho umiestnenia podľa schémy a následným overením hotového rozvodu.

Je vhodný aj na podomietkové zásuvky?

Áno, pokiaľ ich pripojovací modul používa kompatibilné kontakty LSA. Pri práci si zabezpečte dostatočný prístup ku kontaktom, aby bolo možné viesť nástroj rovno a správne orientovať orezávací nôž.

Nahrádza nástroj tester sieťových káblov?

Nie, nástroj slúži na mechanické zapojenie a orezanie vodičov. Tester má inú úlohu: pomáha overiť výsledné zapojenie. Usadenie všetkých žíl preto ešte samo osebe nepotvrdzuje funkčnosť rozvodu.

Ak pripravujete kabeláž so zakončením v kontaktoch LSA, tento narážací nástroj vám umožní spojiť zatlačenie vodiča a orezanie jeho konca do jedného pracovného úkonu. Pred objednaním porovnajte typ kontaktov na svojich zásuvkách alebo paneloch a vyberte si pomôcku zodpovedajúcu plánovanej montáži.
