Nástenný držiak na TV Esperanza CASTOR 14″–50″

Nástenný držiak na TV Esperanza CASTOR je určený pre televízory LED a LCD s uhlopriečkou približne 14 až 50 palcov. Umožňuje televízor upevniť na stenu, uvoľniť miesto na nábytku a vytvoriť čistejšie a priestorovo úspornejšie usporiadanie miestnosti. Pevná kovová konštrukcia je navrhnutá pre televízory s maximálnou hmotnosťou 25 kg a podporuje štandard VESA od 75 × 75 mm do 200 × 200 mm.

Výhodou modelu Esperanza CASTOR je aj možnosť naklonenia obrazovky až o 15°. Televízor tak nemusí zostať striktne kolmo k stene a jeho polohu možno prispôsobiť výške montáže alebo miestu, z ktorého obrazovku najčastejšie sledujete. Táto funkcia je praktická napríklad pri montáži televízora vyššie nad nábytkom, v spálni, kuchyni alebo kancelárii.

Po namontovaní zostáva televízor približne 24 mm od steny, takže držiak vytvára nízky profil a zbytočne nezasahuje do priestoru. Súčasťou balenia je montážne príslušenstvo a vodováha, ktorá pomáha pri presnom vyrovnaní držiaka počas inštalácie.

Držiak na TV 14 až 50 palcov

Esperanza CASTOR je vhodný pre televízory s uhlopriečkou 14″ až 50″, pričom samotná veľkosť obrazovky ešte neurčuje kompatibilitu.

Pred kúpou je potrebné skontrolovať predovšetkým dve hodnoty:

• hmotnosť televízora,
• rozstup montážnych otvorov VESA.

Maximálna povolená hmotnosť televízora je 25 kg. Ak má televízor väčšiu hmotnosť, tento držiak preň nie je vhodný.

Rovnako dôležitý je systém VESA. Na zadnej strane televízora sa nachádzajú závitové otvory určené na pripevnenie nástenného držiaka. Ich vodorovný a zvislý rozstup musí zodpovedať rozsahu podporovanému držiakom.

VESA 75 × 75 až 200 × 200 mm

Držiak Esperanza CASTOR podporuje VESA od 75 × 75 mm do 200 × 200 mm.

V praxi to znamená, že je vhodný pre množstvo menších a stredne veľkých televízorov a monitorov vybavených kompatibilným rozstupom montážnych otvorov.

Pred objednaním odporúčame pozrieť technickú dokumentáciu televízora alebo zmerať vzdialenosť medzi montážnymi otvormi na jeho zadnej strane.

Ako zmerať VESA na televízore

Rozstup VESA sa udáva v milimetroch.

Napríklad údaj 200 × 200 mm znamená, že vzdialenosť medzi ľavým a pravým otvorom je 200 mm a medzi horným a spodným otvorom tiež 200 mm.

Pri rozmere 100 × 200 mm by bol vodorovný rozstup 100 mm a zvislý 200 mm.

Esperanza CASTOR je vhodný len vtedy, keď sa rozstup televízora nachádza v podporovanom rozsahu.

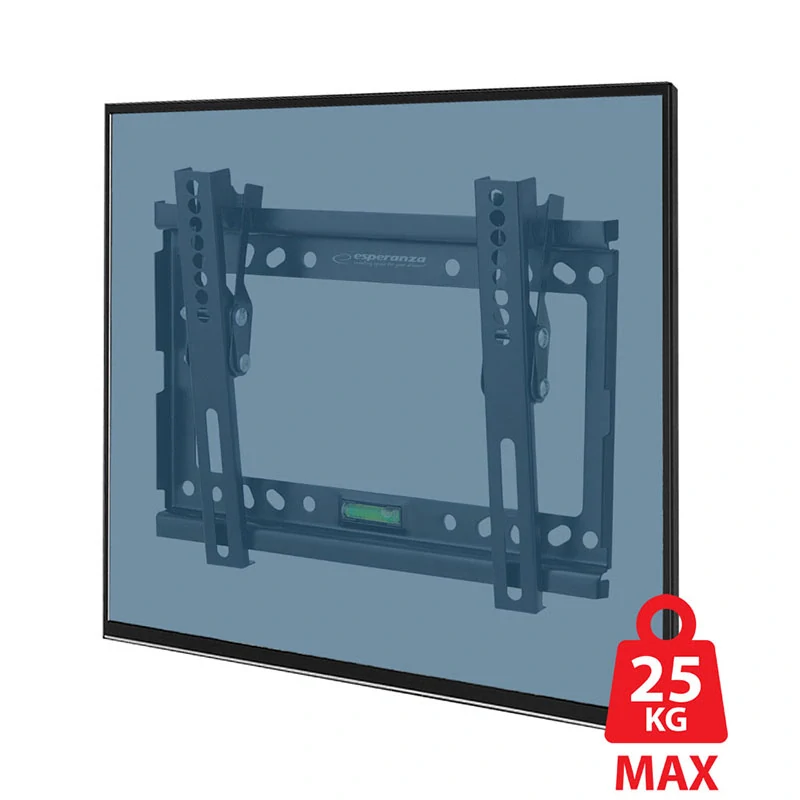

Maximálna nosnosť 25 kg

Držiak je navrhnutý pre televízory s hmotnosťou maximálne 25 kg.

Nosnosť nikdy neprekračujte. Pri výbere držiaka preto nie je vhodné riadiť sa iba uhlopriečkou obrazovky. Dva televízory rovnakej veľkosti môžu mať rozdielnu hmotnosť.

Hmotnosť televízora nájdete najčastejšie:

• v technických parametroch televízora,
• v návode,
• na stránke výrobcu,
• prípadne na výrobnom štítku.

Do povolenej nosnosti sa odporúča ponechať primeranú rezervu a vždy dbať na správne upevnenie držiaka do vhodného podkladu.

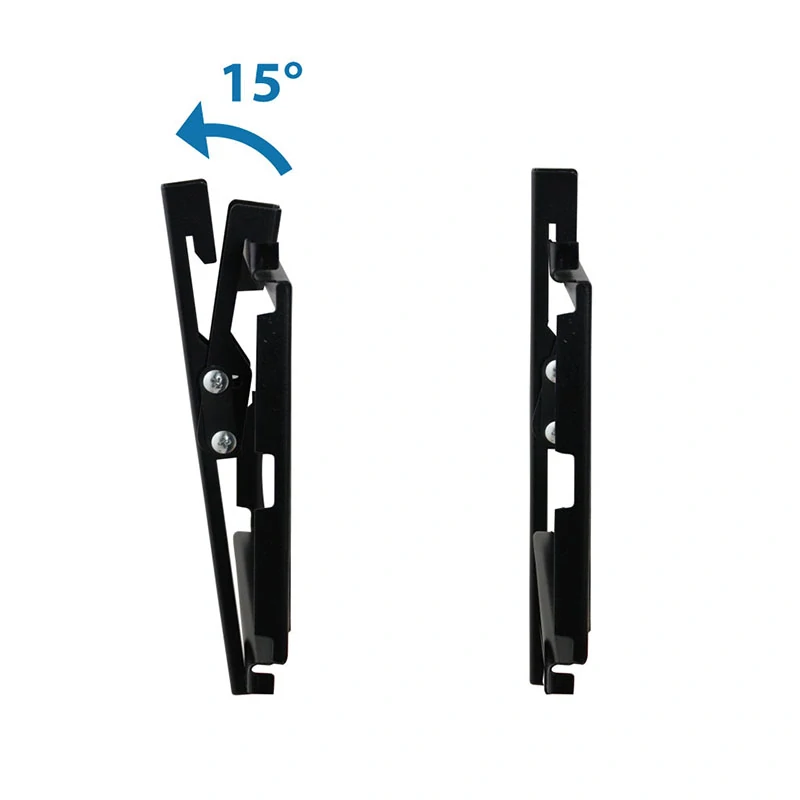

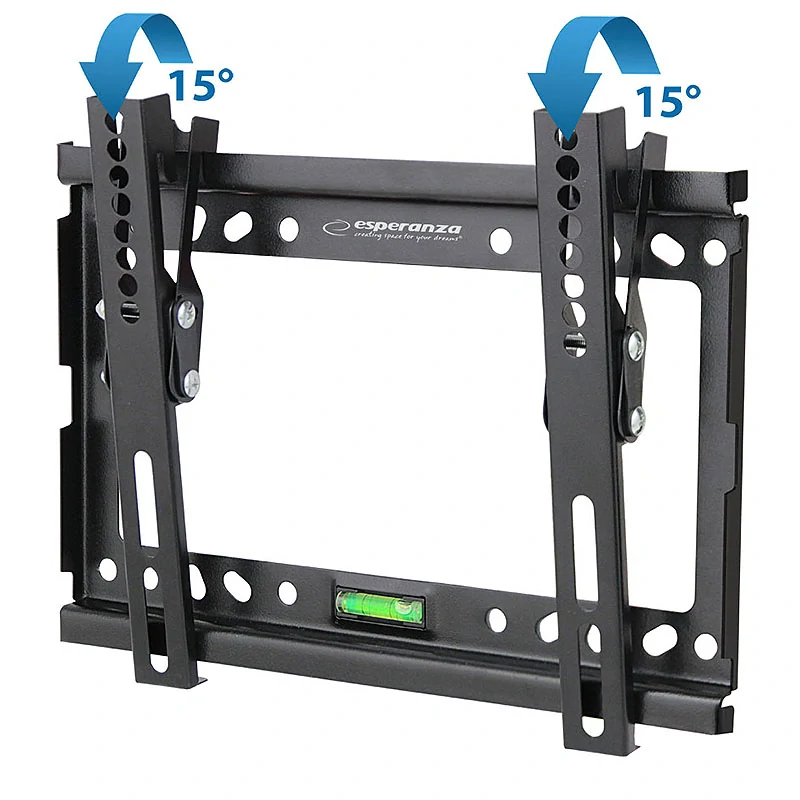

Naklápací držiak na TV do 15°

Esperanza CASTOR nie je iba pevný nástenný rám. Umožňuje zvislé naklonenie televízora až do 15°.

Náklon môžete využiť najmä v prípade, keď je televízor namontovaný vyššie, než je prirodzená výška očí pri sledovaní.

Miernym sklopením obrazovky smerom k divákovi môžete prispôsobiť polohu televízora konkrétnemu umiestneniu v miestnosti.

Praktické využitie nájdete napríklad:

• v obývacej izbe,
• v spálni,
• v kuchyni,
• v kancelárii,
• v zasadacej miestnosti,
• v menšej prevádzke alebo čakárni.

Držiak však nie je konštruovaný ako otočné rameno do strán. Jeho hlavnou funkciou je pevné umiestnenie televízora pri stene s možnosťou zvislého náklonu.

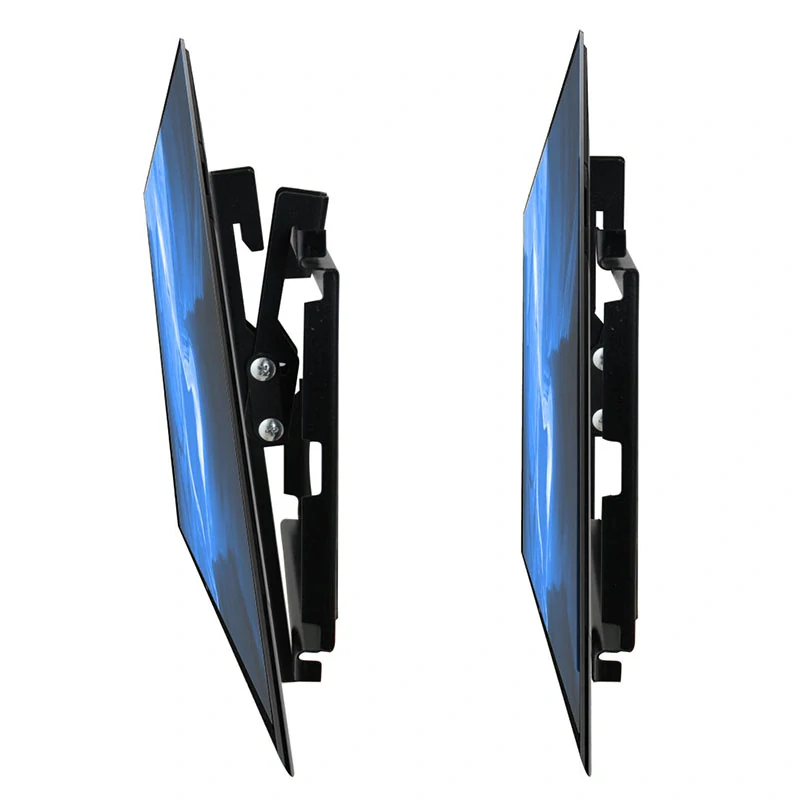

Televízor približne 24 mm od steny

Po namontovaní zostáva obrazovka približne 24 mm od steny.

Nízky profil je vhodný v interiéroch, kde chcete televízor umiestniť čo najbližšie k stene. V porovnaní s veľkými výsuvnými ramenami pôsobí takéto riešenie jednoduchšie a televízor menej vystupuje do miestnosti.

Pri montáži však treba myslieť aj na umiestnenie konektorov na televízore.

Ak televízor používa konektory smerujúce priamo dozadu, pred montážou si skontrolujte, či zostane dostatok priestoru na HDMI, napájací alebo anténny kábel. Pri niektorých televízoroch sú konektory orientované do strán alebo nadol, čo je pri nízkoprofilových držiakoch praktickejšie.

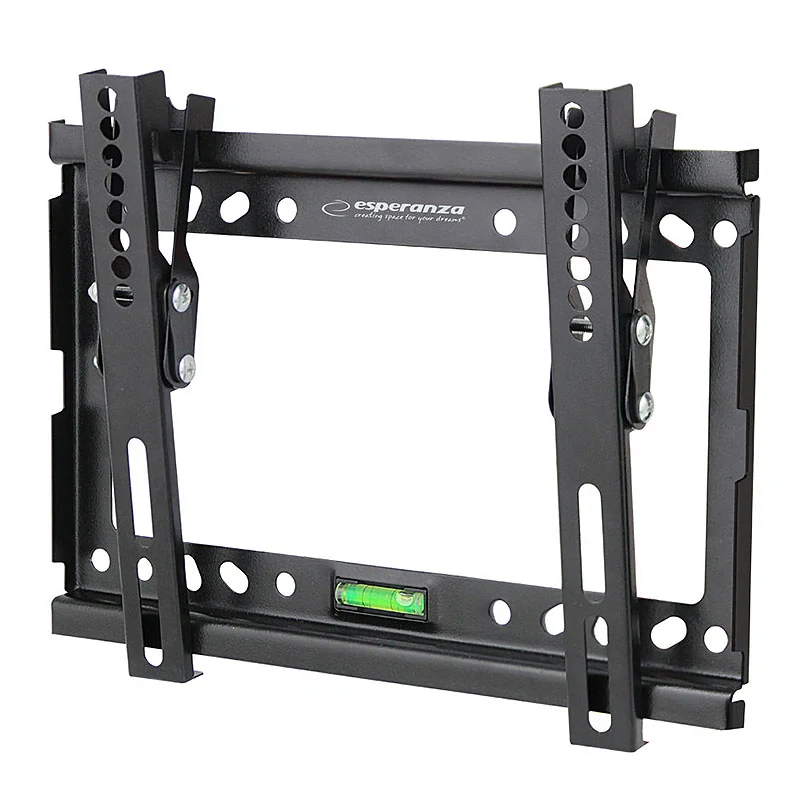

Kovová konštrukcia na stabilné uchytenie televízora

Hlavná konštrukcia držiaka je vyrobená z kovu.

Tvorí ju nástenná základňa a dve zvislé ramená, ktoré sa pripevňujú k zadnej strane televízora. Po upevnení televízora na ramená sa celý komplet zavesí na nástennú časť držiaka.

Konštrukcia je navrhnutá tak, aby pri správnej montáži držala televízor stabilne pri stene.

Samotný držiak váži približne 460 g, takže napriek kovovému vyhotoveniu zostáva pomerne kompaktný.

Vodováha uľahčuje presné vyrovnanie

Pri montáži televízora je dôležité, aby bol nástenný rám upevnený vodorovne.

Súčasťou balenia je preto vodováha, ktorú môžete použiť pri označovaní a kontrole montážnej polohy.

Presné vyrovnanie je dôležité nielen z estetického hľadiska. Ak je základňa namontovaná šikmo, televízor bude po zavesení pôsobiť naklonene a dodatočná korekcia si môže vyžiadať opätovnú montáž.

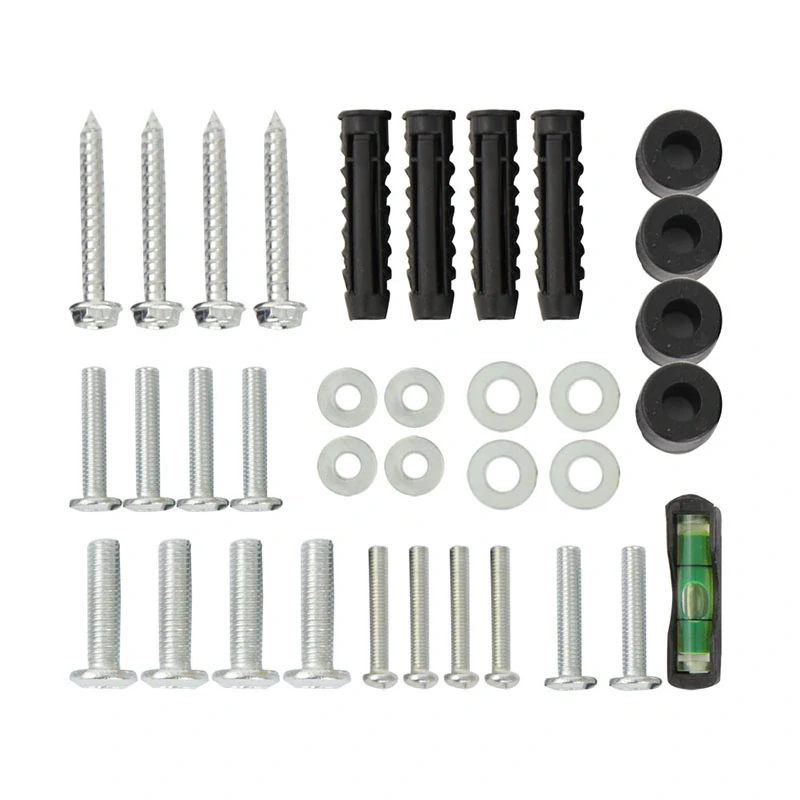

Montážne príslušenstvo v balení

Spolu s držiakom dostanete montážne prvky potrebné na jeho inštaláciu a pripevnenie televízora.

Balenie obsahuje rôzne skrutky, podložky, dištančné prvky, upevňovacie prvky a vodováhu.

Keďže televízory používajú rôzne rozmery závitov a steny môžu byť vyrobené z rôznych materiálov, pred montážou je potrebné skontrolovať, či konkrétne príslušenstvo zodpovedá televízoru aj typu steny.

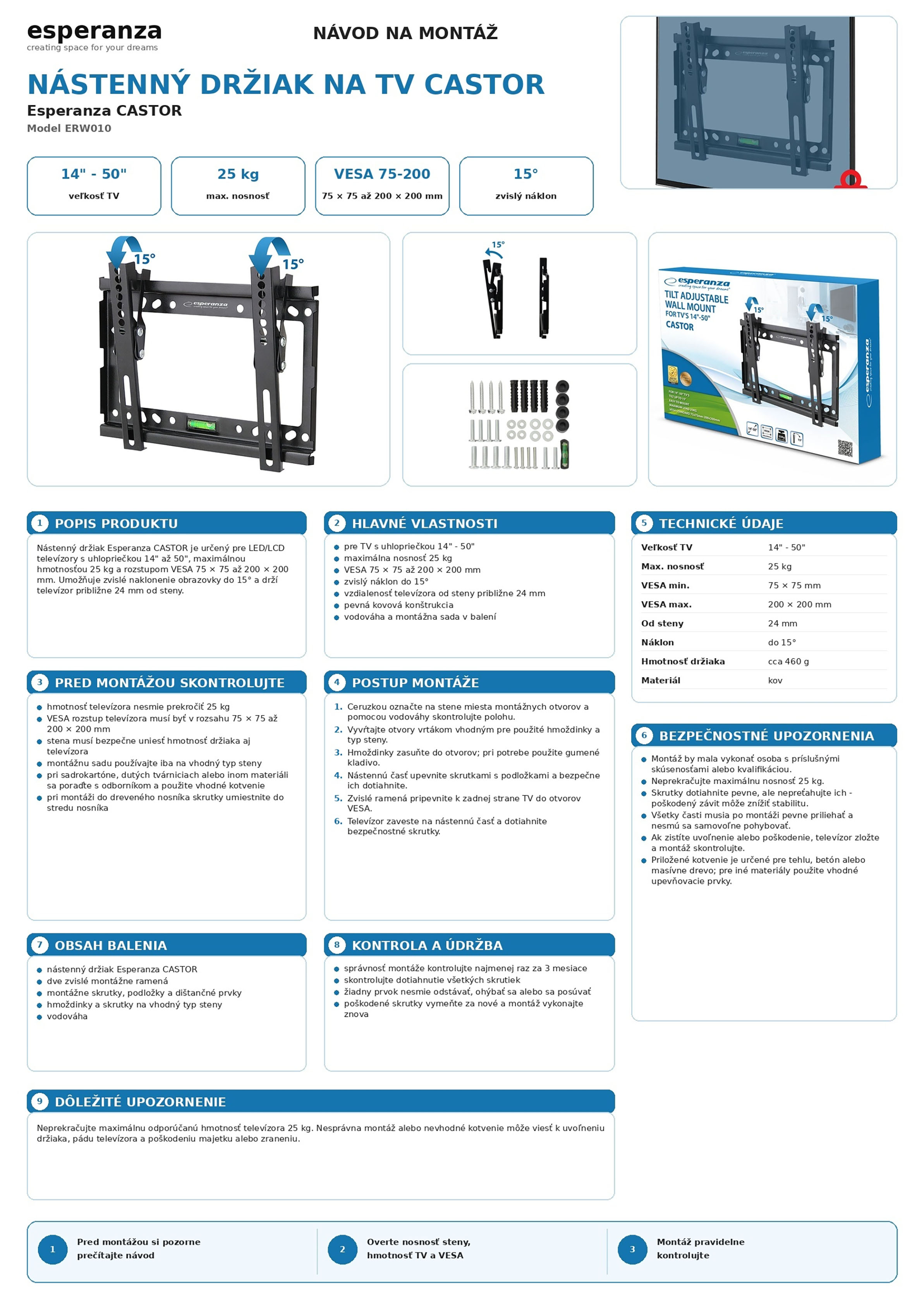

Návod na použitie

Pred montážou si najskôr overte hmotnosť televízora a jeho VESA rozstup.

1. Vyberte vhodné miesto na stene.
2. Priložte nástennú časť držiaka na požadovanú pozíciu.
3. Pomocou vodováhy ju presne vyrovnajte.
4. Ceruzkou označte miesta, kde budú vytvorené montážne otvory.
5. Pripravte otvory vhodné pre použitý montážny materiál a typ steny.
6. Nástennú časť držiaka pevne upevnite.
7. Na zadnú stranu televízora namontujte dve zvislé ramená pomocou vhodných VESA otvorov.
8. Skontrolujte, či sú všetky skrutky správne a rovnomerne dotiahnuté.
9. Televízor opatrne zaveste na nástennú časť držiaka.
10. Zaistite ho podľa konštrukcie držiaka.
11. Skontrolujte stabilitu celej zostavy.
12. Podľa potreby upravte zvislý náklon obrazovky.

Montáž väčšieho televízora odporúčame vykonávať minimálne vo dvojici. Jedna osoba môže držať televízor, zatiaľ čo druhá kontroluje správne usadenie ramien na nástennej základni.

Ako vybrať správne miesto pre televízor

Pred vŕtaním je dobré venovať pozornosť výške a polohe obrazovky.

Televízor by mal byť umiestnený tak, aby poskytoval pohodlný výhľad z miesta, z ktorého ho budete najčastejšie sledovať.

Pri vyššej montáži môžete využiť náklon až 15° a obrazovku mierne skloniť smerom k divákovi.

Myslite tiež na:

• dostupnosť elektrickej zásuvky,
• vedenie HDMI a anténnych káblov,
• vzdialenosť od nábytku,
• dostatočné odvetrávanie televízora,
• nosnosť a materiál steny.

Technické údaje a parametre

• Typ produktu: nástenný držiak na televízor
• Značka: Esperanza
• Modelová rada: CASTOR
• Určenie: LED a LCD televízory
• Podporovaná uhlopriečka televízora: 14″ až 50″
• Maximálna nosnosť: 25 kg
• Minimálny VESA štandard: 75 × 75 mm
• Maximálny VESA štandard: 200 × 200 mm
• Zvislá regulácia náklonu: do 15°
• Otočenie do strán: nie
• Vzdialenosť televízora od steny: približne 24 mm
• Konštrukcia: kovová
• Montáž: na stenu
• Nízky profil: áno
• Vodováha: súčasť balenia
• Montážne príslušenstvo: súčasť balenia
• Hmotnosť držiaka: približne 460 g
• Farba: čierna

Obmedzenia pri používaní

Držiak nepoužívajte s televízorom, ktorý váži viac ako 25 kg.

Pred montážou vždy skontrolujte VESA rozstup televízora. Ak je mimo rozsahu 75 × 75 až 200 × 200 mm, televízor nie je s držiakom kompatibilný.

Samotná uhlopriečka 14″ až 50″ nezaručuje kompatibilitu.

Držiak nie je otočný doľava a doprava. Umožňuje iba zvislé naklonenie obrazovky.

Pri montáži je potrebné použiť kotviace prvky vhodné pre konkrétny materiál steny. Nedostatočne pevný podklad môže znížiť bezpečnosť celej zostavy.

Skrutky nepreťahujte nadmernou silou. Príliš veľké utiahnutie môže poškodiť závit televízora alebo montážneho príslušenstva.

Po montáži pravidelne kontrolujte, či sú všetky upevňovacie prvky pevné a či sa držiak neuvoľňuje.

Obsah balenia

• nástenný držiak Esperanza CASTOR,
• zvislé ramená na pripevnenie televízora,
• montážne príslušenstvo,
• skrutky a podložky rôznych rozmerov,
• dištančné prvky,
• vodováha.

Najčastejšie otázky (FAQ)

Pre akú veľkosť televízora je Esperanza CASTOR vhodný?

Výrobca uvádza rozsah približne 14 až 50 palcov. Zároveň musí televízor spĺňať limit hmotnosti 25 kg a podporovaný VESA rozstup.

Akú maximálnu hmotnosť televízora držiak unesie?

Maximálna deklarovaná nosnosť je 25 kg. Túto hodnotu neprekračujte.

Aké VESA rozmery podporuje?

Držiak je určený pre rozstupy od 75 × 75 mm do 200 × 200 mm.

Čo je VESA?

VESA označuje vzdialenosť medzi montážnymi otvormi na zadnej strane televízora. Hodnota sa uvádza v milimetroch, napríklad 100 × 100 alebo 200 × 200 mm.

Dá sa televízor po montáži nakloniť?

Áno. Esperanza CASTOR umožňuje zvislý náklon až do 15°.

Dá sa televízor otáčať do strán?

Nie. Ide o nízkoprofilový nástenný držiak s možnosťou zvislého náklonu, nie o výsuvné otočné rameno.

Ako ďaleko bude televízor od steny?

Vzdialenosť je približne 24 mm, takže televízor zostáva relatívne blízko steny.

Je montážne príslušenstvo súčasťou balenia?

Áno. Súčasťou je sada montážnych prvkov a vodováha.

Je vodováha súčasťou balenia?

Áno. Vodováha pomáha pri vodorovnom vyrovnaní držiaka počas montáže.

Môžem držiak namontovať na sadrokartón?

Možnosť montáže závisí od konštrukcie konkrétnej steny a vhodného kotvenia. Pri ľahkých alebo dutých stenách je potrebné zvoliť upevňovacie prvky určené pre daný materiál a v prípade neistoty montáž konzultovať s odborníkom.

Môže byť televízor 50-palcový a napriek tomu nekompatibilný?

Áno. Uhlopriečka je iba jeden parameter. Televízor musí zároveň vážiť maximálne 25 kg a mať podporovaný VESA rozstup.

Ako často treba kontrolovať upevnenie?

Pri nástennom držiaku je vhodné pravidelne skontrolovať skrutky, uchytenie ramien a stav kotvenia, najmä po prvých týždňoch používania alebo po manipulácii s televízorom.

Kompaktný nástenný držiak pre televízory LED a LCD

Esperanza CASTOR je vhodný pre používateľov, ktorí chcú televízor umiestniť blízko steny, nepotrebujú výsuvné otočné rameno a zároveň chcú možnosť upraviť jeho zvislý sklon. Kombinácia kompatibility s televízormi 14″ až 50″, nosnosti 25 kg, VESA 75 × 75 až 200 × 200 mm, náklonu 15° a vzdialenosti približne 24 mm od steny z neho robí praktický držiak pre množstvo bežných televízorov.

Ak parametre vášho televízora zodpovedajú uvedeným hodnotám a hľadáte jednoduché riešenie na nástennú montáž s nízkym profilom, Esperanza CASTOR umožní uvoľniť priestor pod televízorom a prispôsobiť jeho sklon polohe pri sledovaní.
