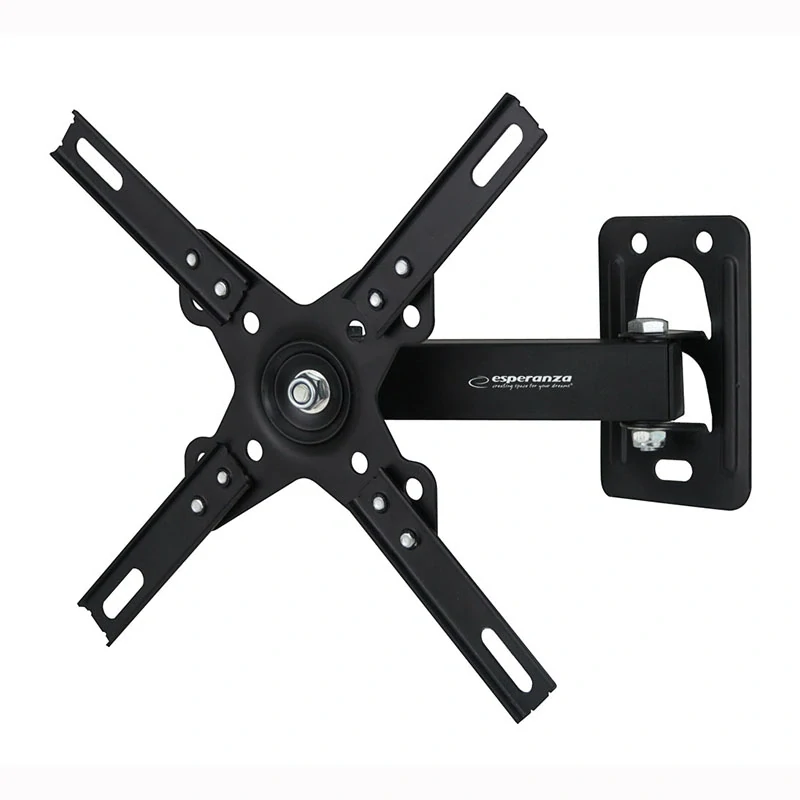

Nástenný držiak na TV Esperanza HORUS 12″–50″

Nástenný držiak na TV Esperanza HORUS je praktické riešenie pre montáž LED a LCD televízorov s uhlopriečkou približne 12 až 50 palcov. Vďaka pohyblivému ramenu umožňuje televízor nielen upevniť na stenu, ale aj meniť jeho polohu podľa toho, odkiaľ obrazovku práve sledujete. Hodí sa preto do obývacej izby, spálne, kuchyne, pracovne, kancelárie aj menších priestorov, kde môže byť užitočné obrazovku vysunúť, natočiť alebo po skončení sledovania prisunúť bližšie k stene.

Držiak je určený pre televízory s maximálnou hmotnosťou 20 kg a podporuje montážny štandard VESA od 75 × 75 do 200 × 200 mm. Nastaviteľná vzdialenosť televízora od steny v rozsahu 55 až 220 mm poskytuje väčšiu flexibilitu než klasický pevný držiak.

Esperanza HORUS umožňuje aj naklonenie obrazovky až o ±25°, horizontálne natočenie až do 180° a otočenie obrazovky okolo vlastnej osi až o 360°. Polohu televízora tak môžete prispôsobiť rozloženiu miestnosti, výške montáže alebo aktuálnemu miestu sledovania.

Otočný držiak na televízor pre flexibilné nastavenie obrazovky

Hlavnou výhodou modelu HORUS je pohyblivá konštrukcia.

Na rozdiel od pevného držiaka nemusí televízor zostať stále v jednej polohe. Rameno umožňuje obrazovku vysunúť od steny a následne ju natočiť do požadovaného smeru.

To môže byť praktické napríklad v otvorenej kuchyni spojenej s obývacou izbou. Počas varenia môžete televízor natočiť smerom ku kuchynskej linke a neskôr ho vrátiť do polohy vhodnej na sledovanie zo sedačky.

Podobné využitie ponúka v:

• spálni,
• pracovni,
• kuchyni,
• kancelárii,
• čakárni,
• menšej prevádzke,
• izbe, kde sa televízor sleduje z viacerých miest.

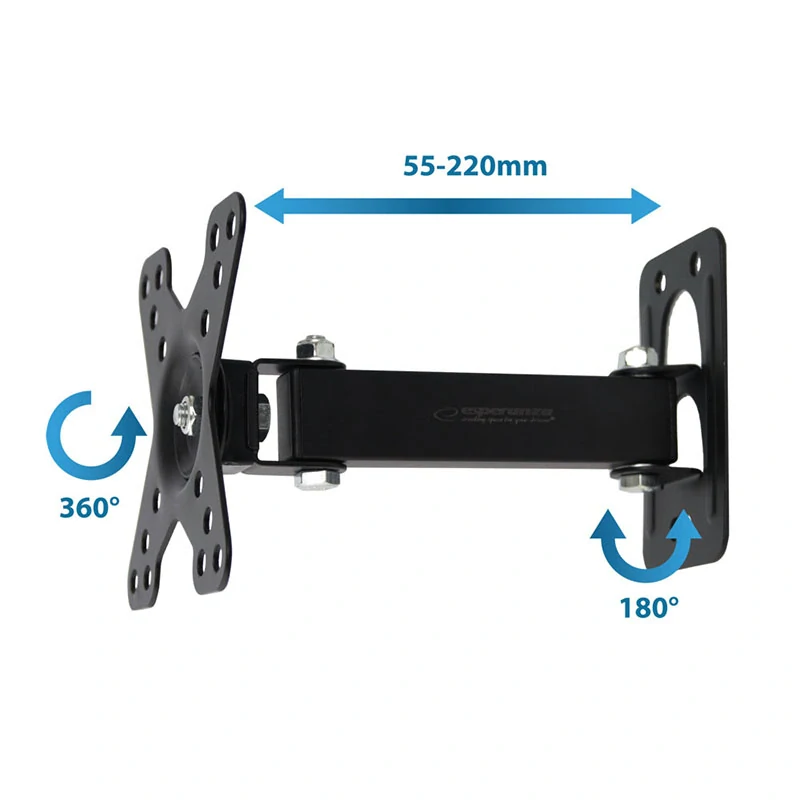

Nastaviteľná vzdialenosť od steny 55 až 220 mm

Esperanza HORUS umožňuje meniť odstup televízora od steny približne v rozsahu 55 až 220 mm.

Pri zasunutom ramene zostáva obrazovka pomerne blízko pri stene. Ak potrebujete televízor natočiť alebo zmeniť jeho polohu, môžete ho vysunúť až na približne 22 cm.

Väčší odstup od steny zároveň poskytuje viac priestoru na manipuláciu s káblami a konektormi na zadnej strane televízora.

Po nastavení môžete obrazovku opäť posunúť bližšie k stene a zmenšiť tak priestor, ktorý zostava zaberá.

Naklápanie obrazovky až o ±25°

Držiak umožňuje upraviť zvislý sklon televízora až približne o ±25°.

Táto funkcia je užitočná predovšetkým pri televízore namontovanom vyššie alebo nižšie než je prirodzená výška očí.

Obrazovku môžete mierne nakloniť smerom k miestu sledovania, čím si prispôsobíte pozorovací uhol konkrétnemu rozloženiu miestnosti.

Naklápanie môže byť praktické aj pri zmene svetelných podmienok, pretože vhodnou polohou obrazovky možno v niektorých situáciách obmedziť rušivé odrazy okolitého svetla.

Horizontálne otáčanie až do 180°

Pohyblivé rameno umožňuje horizontálne otočenie televízora až do 180°, pričom reálny rozsah pohybu môže závisieť aj od veľkosti samotnej obrazovky a jej vzdialenosti od steny.

Vďaka tomu nemusí televízor smerovať stále iba kolmo dopredu.

Obrazovku môžete podľa potreby nasmerovať napríklad k sedačke, jedálenskému stolu alebo pracovnému miestu.

Takáto regulácia je výhodná najmä v miestnostiach, kde sa televízor používa z viacerých pozícií.

Otočenie obrazovky okolo osi až o 360°

Konštrukcia držiaka umožňuje aj otočenie okolo osi až o 360°.

Táto možnosť poskytuje ďalší stupeň nastavenia polohy obrazovky. Využiť ju možno pri korekcii orientácie televízora alebo pri zariadeniach, pri ktorých je potrebná špecifická poloha obrazovky.

Pri každej manipulácii je potrebné dávať pozor na pripojené káble. Napájací, HDMI, anténny alebo ďalší kábel musí mať dostatočnú rezervu, aby pri otáčaní nedošlo k jeho napnutiu alebo poškodeniu konektora.

Držiak pre televízory 12 až 50 palcov

Výrobca uvádza použitie pre televízory s uhlopriečkou 12″ až 50″.

Samotná uhlopriečka však nestačí na určenie kompatibility. Pred nákupom je potrebné skontrolovať tiež:

• hmotnosť televízora,
• rozstup otvorov VESA,
• umiestnenie konektorov na zadnej strane,
• pevnosť steny,
• vhodnosť montážnych prvkov pre konkrétny materiál steny.

Maximálna hmotnosť televízora nesmie presiahnuť 20 kg.

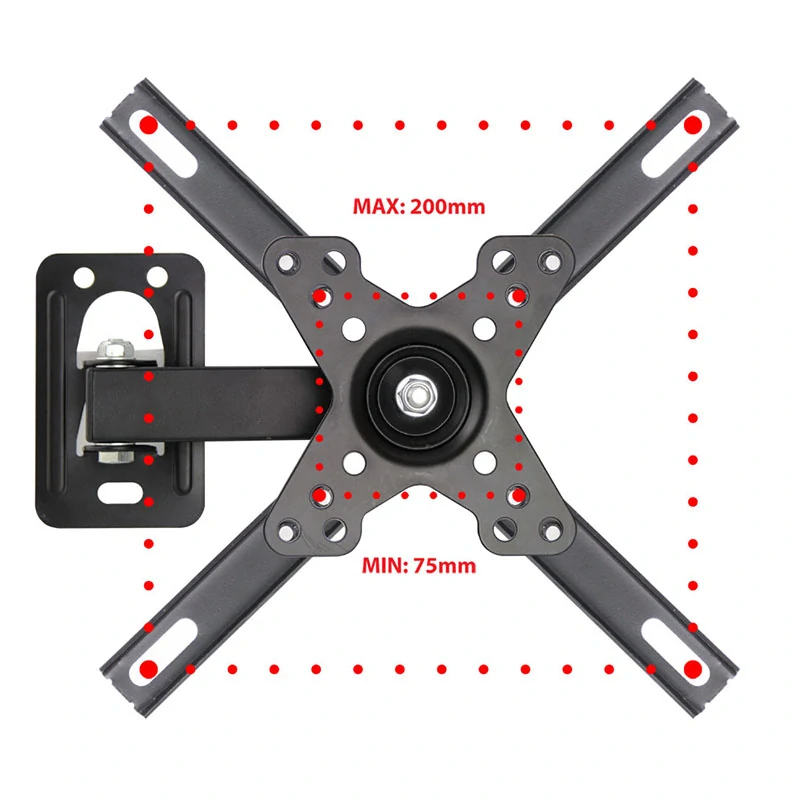

VESA 75 × 75 až 200 × 200 mm

Esperanza HORUS je kompatibilný so štandardom VESA 75 × 75 až 200 × 200 mm.

VESA označuje vzdialenosť medzi montážnymi otvormi na zadnej strane televízora.

Napríklad:

• VESA 75 × 75 mm znamená rozstup 75 mm vodorovne a 75 mm zvislo,
• VESA 100 × 100 mm znamená 100 mm × 100 mm,
• VESA 200 × 200 mm znamená 200 mm × 200 mm.

Pred objednaním si VESA rozmer overte v technických údajoch televízora alebo ho zmerajte priamo medzi stredmi montážnych otvorov.

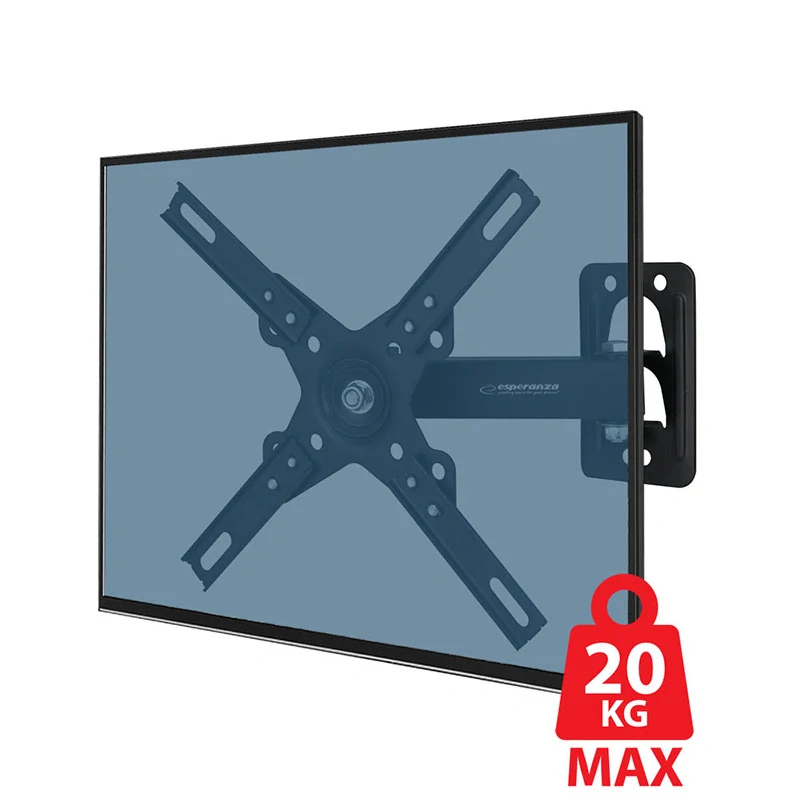

Kovová konštrukcia s maximálnym zaťažením 20 kg

Držiak je vyrobený z kovu a jeho konštrukcia je prispôsobená maximálnemu zaťaženiu 20 kg.

Tento limit nesmie byť prekročený.

Pri montáži treba zároveň zohľadniť nosnosť samotnej steny. Ani dostatočne pevný držiak nemôže bezpečne fungovať, ak je namontovaný do nevhodného alebo nedostatočne pevného podkladu.

Pri tehlovej, betónovej alebo masívnej drevenej stene je možné použiť vhodné kotvenie určené pre konkrétny materiál. Pri sadrokartóne, dutých tvárniciach alebo iných špecifických stenách je vhodné použiť upevňovacie prvky určené pre daný podklad a v prípade neistoty montáž konzultovať s odborníkom.

Montážne príslušenstvo a vodováha v balení

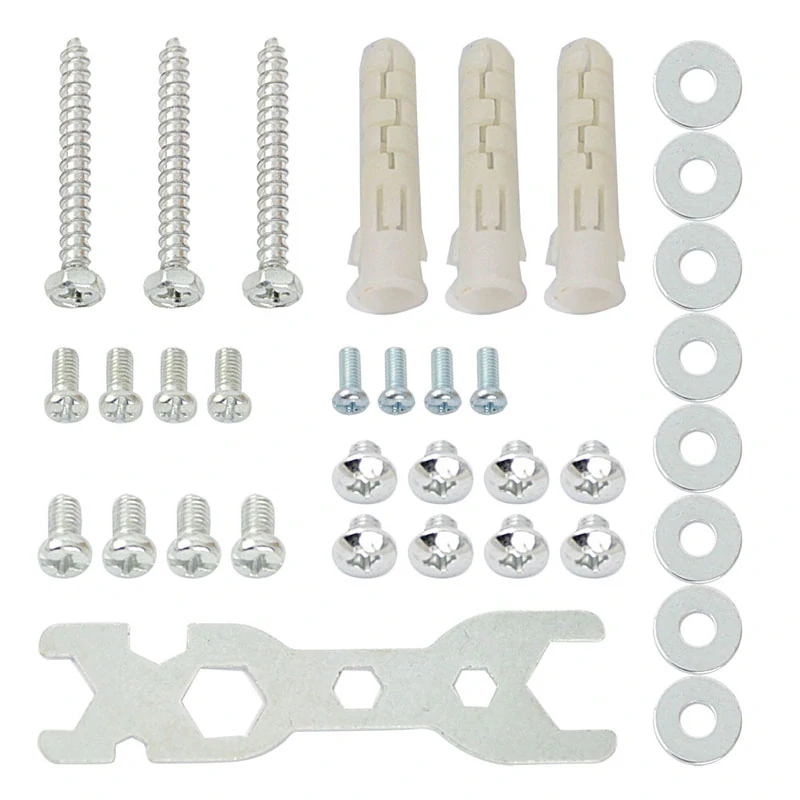

Súčasťou balenia je montážna sada s rôznymi skrutkami, podložkami, hmoždinkami a ďalšími upevňovacími prvkami.

Priložená je tiež vodováha, ktorá pomôže pri správnom vyrovnaní držiaka na stene.

Keďže rôzne televízory môžu používať rozdielne rozmery montážnych skrutiek, pred upevnením vždy vyberte skrutku, ktorá zodpovedá závitu konkrétneho televízora.

Skrutka sa musí zaskrutkovať dostatočne pevne, ale nesmie byť príliš dlhá ani nadmerne dotiahnutá.

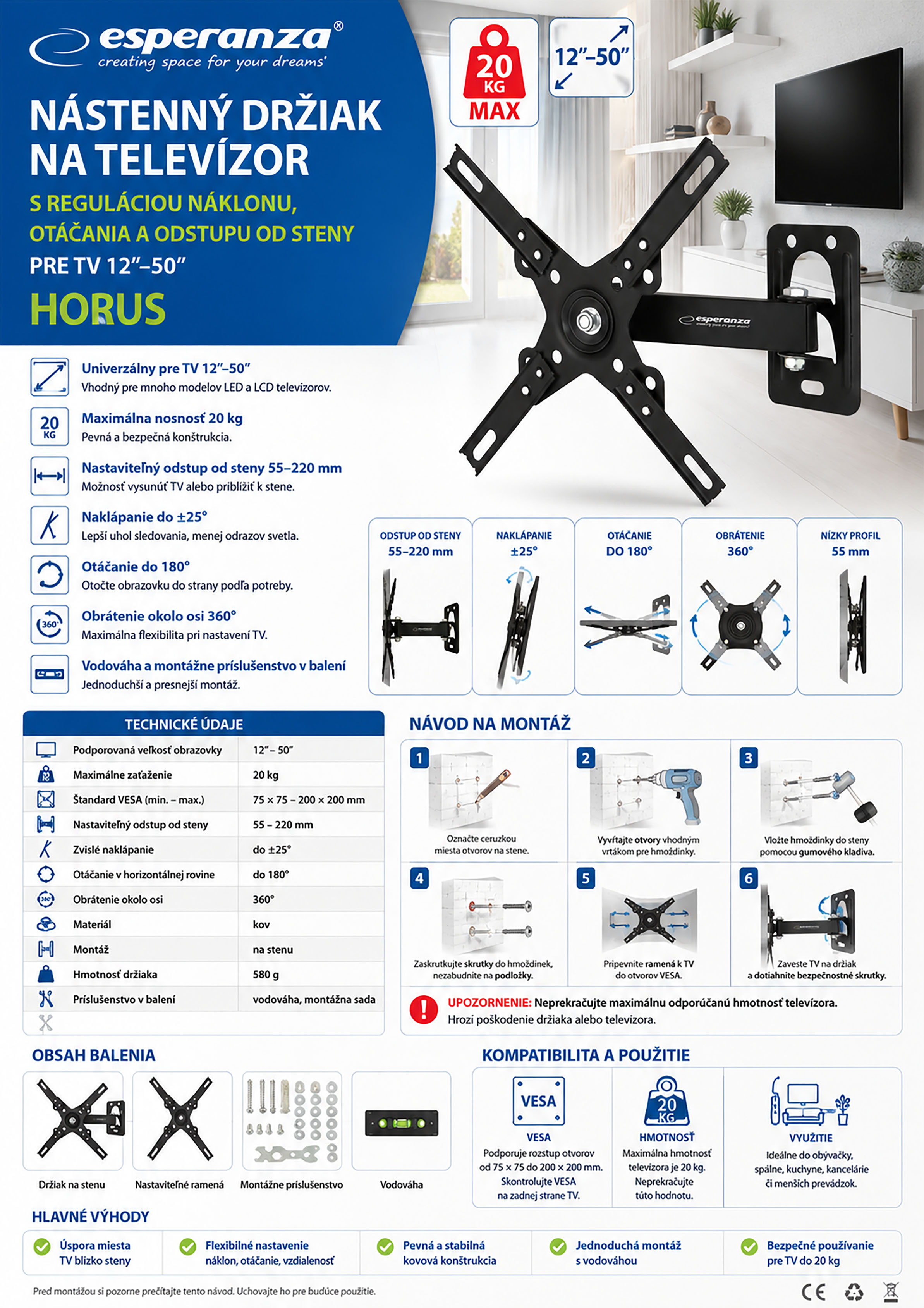

Návod na použitie

Pred montážou overte, či hmotnosť televízora neprekračuje 20 kg a či jeho VESA rozstup spadá do podporovaného rozsahu.

1. Vyberte vhodné miesto na stene.
2. Skontrolujte, či stena unesie hmotnosť televízora aj držiaka.
3. Priložte nástennú časť držiaka na požadované miesto.
4. Pomocou vodováhy skontrolujte správnu polohu.
5. Ceruzkou označte miesta pre montážne otvory.
6. Vyvŕtajte otvory vhodným vrtákom podľa typu steny a použitých upevňovacích prvkov.
7. Do pripravených otvorov vložte hmoždinky.
8. Nástennú časť držiaka upevnite pomocou skrutiek a podložiek.
9. Nastaviteľné ramená upevnite k zadnej strane televízora do príslušných VESA otvorov.
10. Použite skrutky zodpovedajúce závitom televízora.
11. Televízor s pripevnenou časťou držiaka upevnite na rameno.
12. Dotiahnite všetky zaisťovacie prvky.
13. Skontrolujte stabilitu celej zostavy.
14. Nastavte požadovanú vzdialenosť, natočenie a sklon obrazovky.

Pri väčšom alebo ťažšom televízore odporúčame montáž vykonávať minimálne vo dvojici.

Kontrola držiaka po montáži

Upevnenie televízora nie je vhodné považovať za jednorazovú záležitosť.

Správnosť montáže je vhodné kontrolovať minimálne raz za 3 mesiace. Skontrolujte predovšetkým:

• dotiahnutie skrutiek,
• upevnenie nástennej základne,
• spoje pohyblivého ramena,
• upevnenie VESA ramien na televízore,
• stav kotviacich prvkov,
• či sa niektorá časť neohýba alebo neuvoľňuje.

Ak zistíte uvoľnenie alebo poškodenie, televízor z držiaka zložte a problém odstráňte pred ďalším používaním.

Technické údaje a parametre

• Typ produktu: nástenný držiak na televízor
• Značka: Esperanza
• Modelová rada: HORUS
• Určenie: LED a LCD televízory
• Podporovaná uhlopriečka: 12″ až 50″
• Maximálne zaťaženie: 20 kg
• VESA minimum: 75 × 75 mm
• VESA maximum: 200 × 200 mm
• Nastaviteľná vzdialenosť od steny: 55 až 220 mm
• Zvislý náklon: do ±25°
• Horizontálne otočenie: do 180°
• Otočenie obrazovky okolo osi: do 360°
• Materiál: kov
• Montáž: na stenu
• Hmotnosť držiaka: približne 580 g
• Farba: čierna
• Vodováha: súčasť balenia
• Montážna sada: súčasť balenia

Obmedzenia pri používaní

Nepoužívajte držiak pre televízor s hmotnosťou vyššou ako 20 kg.

Pred montážou vždy overte kompatibilitu VESA. Televízor musí mať montážne otvory v rozsahu podporovanom držiakom.

Rozsah uhlopriečky 12″ až 50″ je orientačný údaj a sám o sebe nezaručuje kompatibilitu.

Pri manipulácii s televízorom dávajte pozor na pripojené káble. Pri vysúvaní alebo otáčaní obrazovky nesmú byť napnuté.

Montážne skrutky nepreťahujte nadmernou silou. Poškodenie závitu môže znížiť stabilitu upevnenia.

Dodané kotviace prvky nemusia byť vhodné pre každý druh steny. Pri sadrokartóne, dutých tvárniciach alebo iných špecifických materiáloch použite vhodné kotvenie.

Držiak nepoužívajte, ak je niektorá jeho časť mechanicky poškodená, ohnutá alebo uvoľnená.

Obsah balenia

• nástenný držiak na TV Esperanza HORUS,
• nastaviteľné montážne ramená,
• skrutky pre montáž televízora,
• skrutky a hmoždinky na montáž držiaka,
• podložky,
• montážne príslušenstvo,
• montážny kľúč,
• vodováha.

Najčastejšie otázky (FAQ)

Pre aké televízory je Esperanza HORUS vhodný?

Je určený pre televízory približne 12″ až 50″, ktoré vážia maximálne 20 kg a majú kompatibilný VESA rozstup.

Akú maximálnu hmotnosť môže mať televízor?

Maximálne odporúčané zaťaženie držiaka je 20 kg.

Aký VESA štandard podporuje?

Podporovaný rozsah je od 75 × 75 do 200 × 200 mm.

Ako ďaleko môže byť televízor od steny?

Rameno umožňuje nastaviť vzdialenosť približne od 55 do 220 mm.

Dá sa televízor natočiť do strán?

Áno. Horizontálny rozsah otočenia je až 180°. Skutočný využiteľný uhol môže závisieť od veľkosti televízora a vzdialenosti od steny.

Dá sa obrazovka nakloniť hore alebo dole?

Áno. Držiak umožňuje zvislé naklonenie až približne ±25°.

Čo znamená otočenie o 360°?

Televízor možno na držiaku pootočiť okolo osi obrazovky. Pri takomto nastavovaní treba vždy sledovať, aby sa nekrútili alebo nenapínali pripojené káble.

Je držiak vhodný pre 50-palcový televízor?

Môže byť, ale treba skontrolovať aj hmotnosť a VESA. Ak 50-palcový televízor váži viac ako 20 kg alebo má VESA väčšie ako 200 × 200 mm, kompatibilný nebude.

Je v balení montážny materiál?

Áno. Súčasťou je montážna sada s viacerými typmi skrutiek, podložiek a upevňovacích prvkov.

Je súčasťou aj vodováha?

Áno. Vodováha je súčasťou balenia a uľahčuje presné vyrovnanie držiaka počas montáže.

Môžem držiak namontovať na sadrokartón?

Záleží na konštrukcii steny. Dodávané kotvenie je potrebné vždy posúdiť podľa konkrétneho podkladu. Pri sadrokartóne alebo dutých stenách použite upevňovacie prvky určené pre daný materiál a v prípade neistoty sa obráťte na odborníka.

Ako často treba montáž kontrolovať?

Odporúča sa skontrolovať správnosť upevnenia najmenej raz za tri mesiace, najmä skrutky, kotvenie a pohyblivé spoje.

Pohyblivý TV držiak pre miestnosti, kde nestačí pevná poloha obrazovky

Esperanza HORUS je vhodný najmä tam, kde chcete televízor nielen zavesiť na stenu, ale aj aktívne meniť jeho polohu. Kombinuje nosnosť 20 kg, VESA 75 × 75 až 200 × 200 mm, odstup od steny 55 až 220 mm, naklápanie do ±25°, horizontálne otočenie do 180° a možnosť otočenia obrazovky okolo osi.

Ak parametre vášho televízora zodpovedajú uvedenému rozsahu a chcete obrazovku podľa potreby vysúvať, natáčať alebo naklápať, Esperanza HORUS predstavuje praktickú alternatívu ku klasickému pevnému nástennému držiaku.
